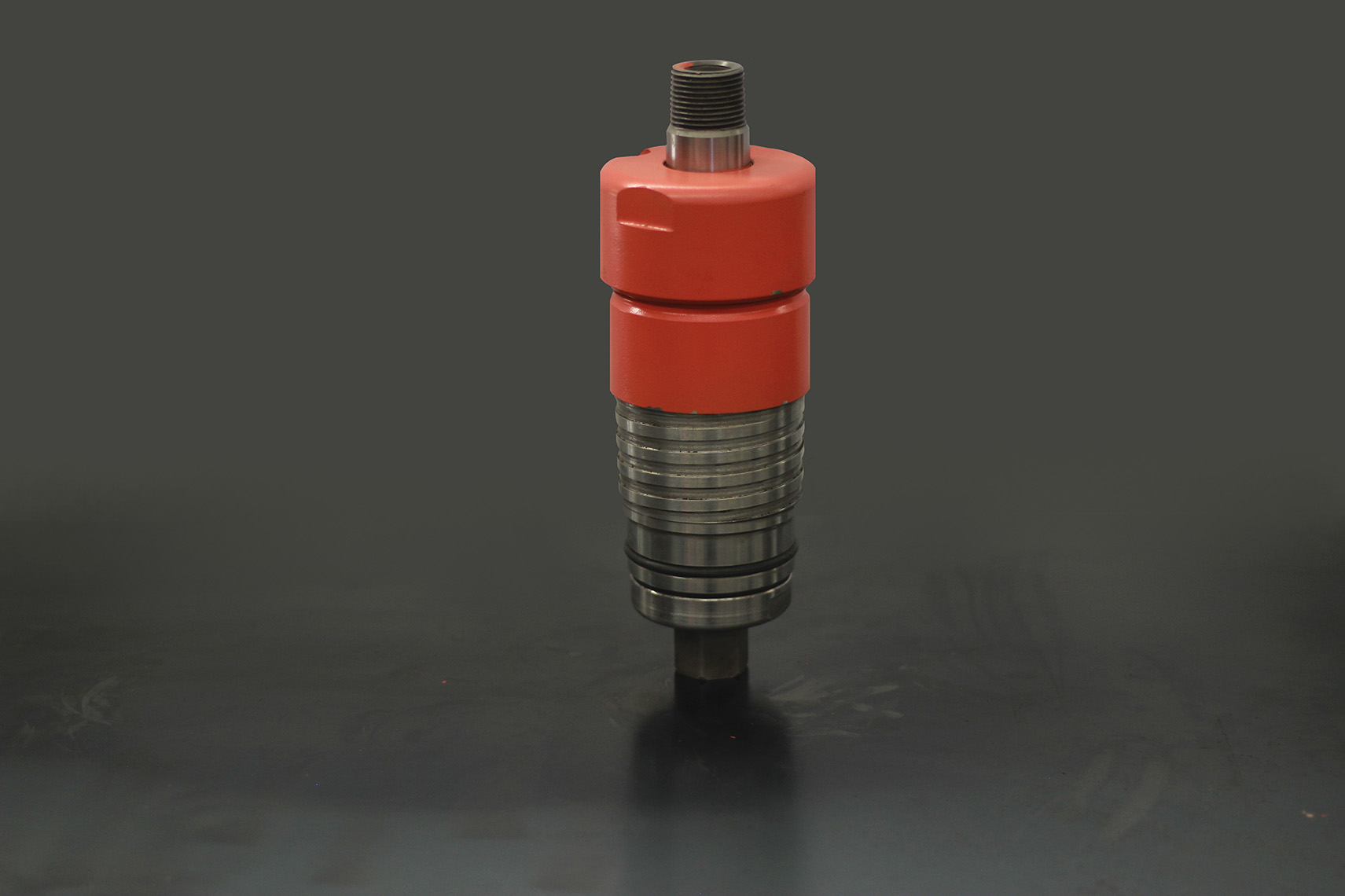

Disponemos de inyectores de agua universal y compacto,
para aplicaciones en superficie y subterránea, con
componentes de fácil recambio. Proporcionamos también
toda la gama de componentes de impulsadores en perforaciones
positivas (Stuffing box).

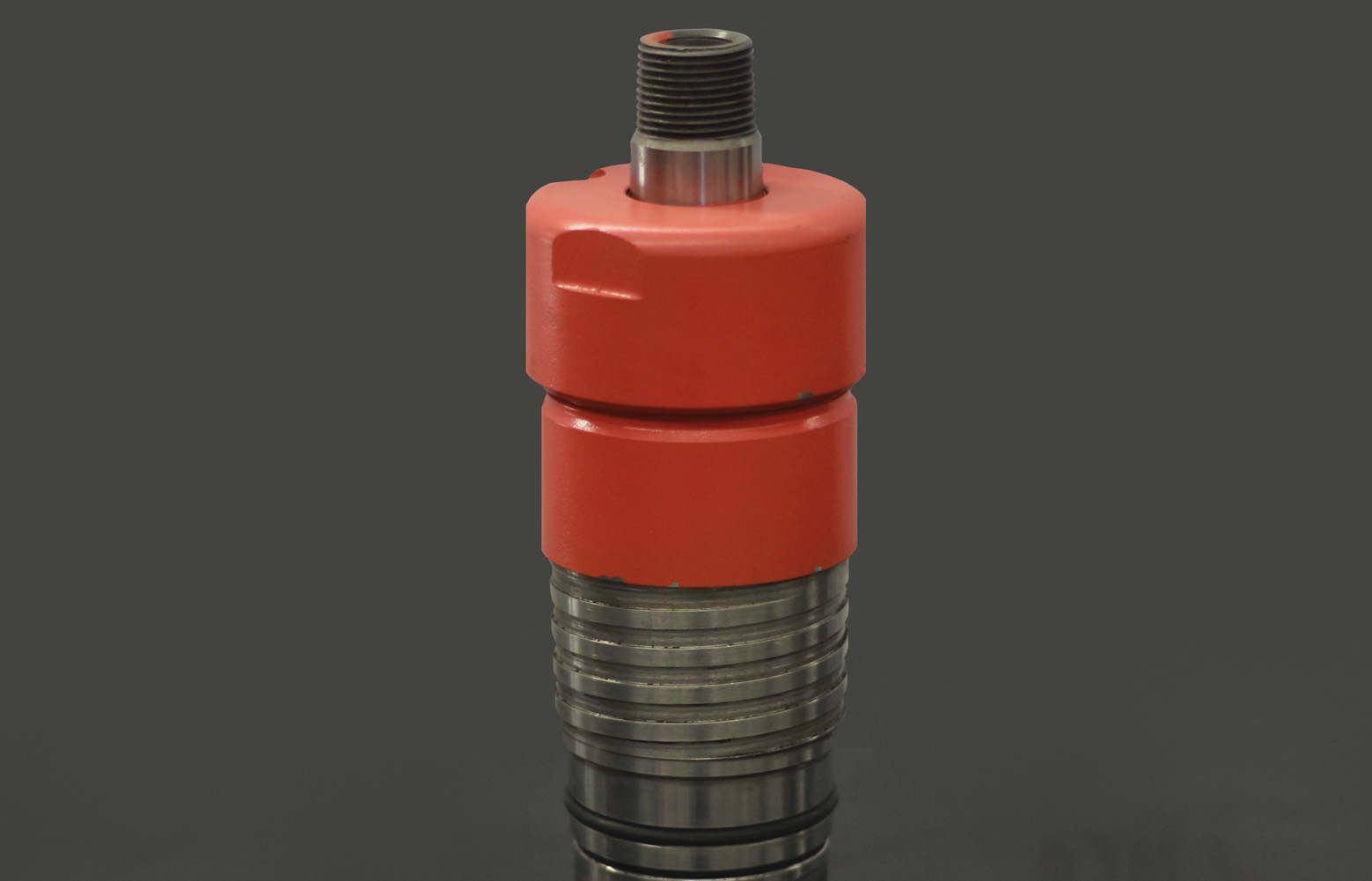

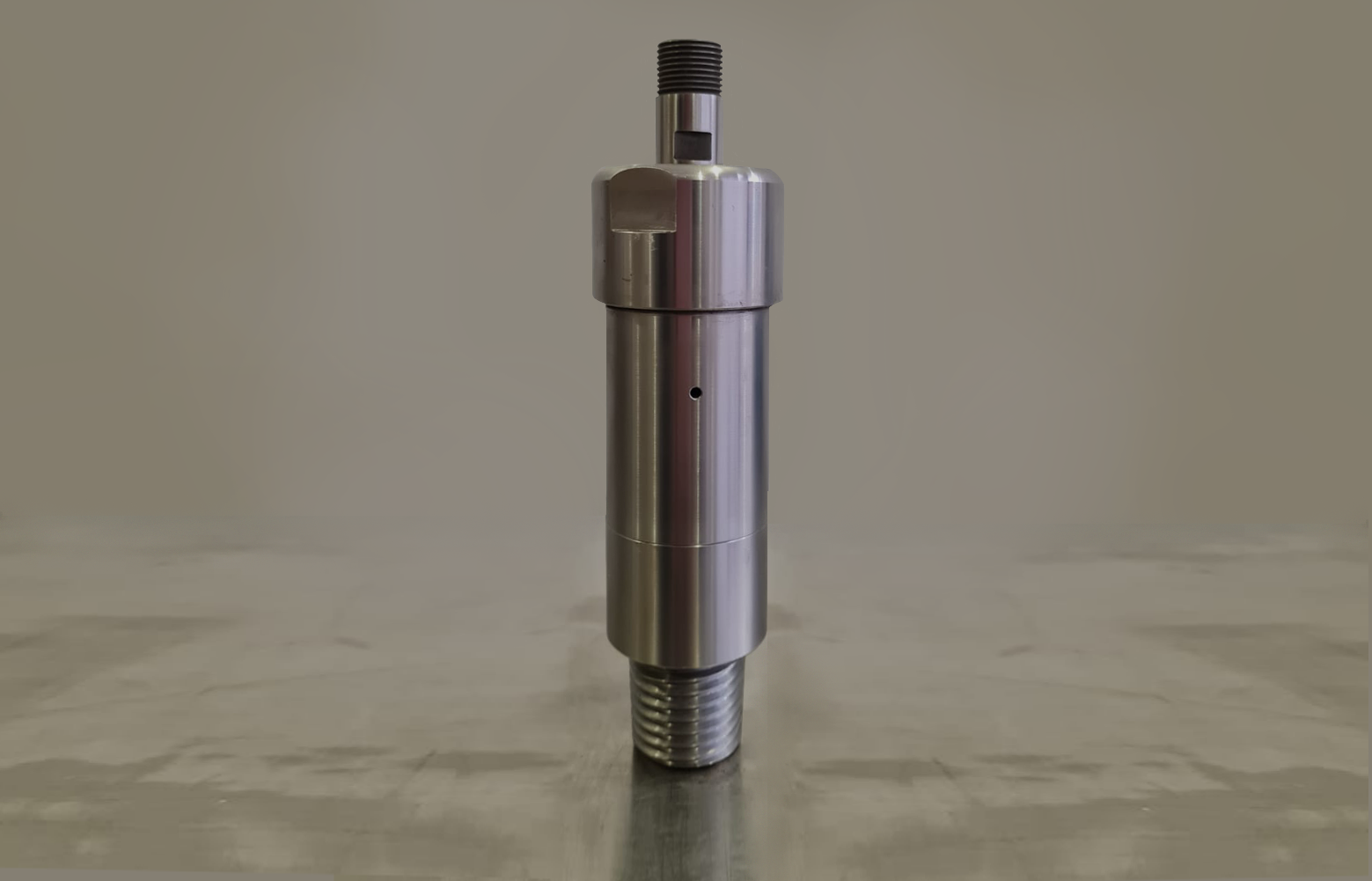

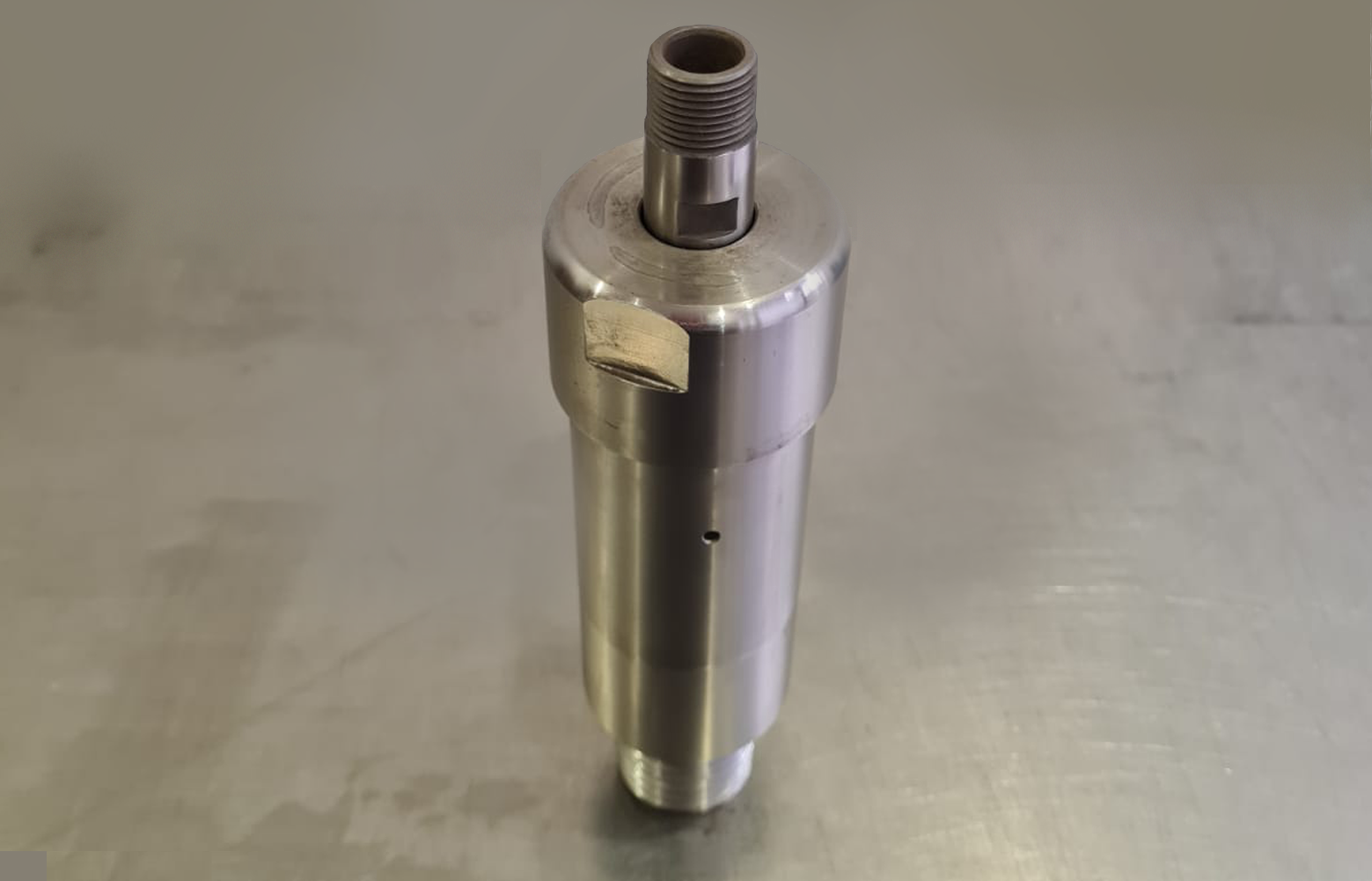

La cabeza de inyección giratoria esta diseñada especialmente
para una buena lubricación de los rodamientos, manteniendo
lejos los contaminantes y aliviando la presión por exceso
de lubricación.
- Apta para uso con agua o lodo de perforación.
- Fácil mantenimiento en terreno.
- Durante el funcionamiento puede someterse a la presión y no se producen fugas.
Medidas:
EG-2”; N-U WL, N-U SP WL, H-U SP WL.
Compacta K-5000
Universal K-25
Modelo
Peso
Longitud
Conexión
Eje de conexión
EG-2
2 kg
215 mm
1” NPT
AWJ PIN
BW PIN
43 mm PIN
*Nota: No requiere adaptador, hilo de acuerdo a barra del cliente.
Modelo
Peso
Longitud
Conexión
Eje de conexión
N-U WL
3.7 kg
220 mm
1” NPT
N WL
H WL
*Nota: Requiere adaptador solo para B WL.
Modelo
Peso
Longitud
Conexión
Eje de conexión
K-5000
4.4 kg
280 mm
1" NPT
AW ROD BOX
*Nota: Requiere adaptador AW PIN ROD a hilo barra según necesidad.
Modelo
Peso
Longitud
Conexión
Eje de conexión
K-25000
12.9 kg
380 mm
1 ¼” NPT
BW ROD BOX
*Nota: Su diseño interno permite rotar con una carga de hasta 11.000 lbs. Sin rotación soporta una carde de 25.000 lbs.

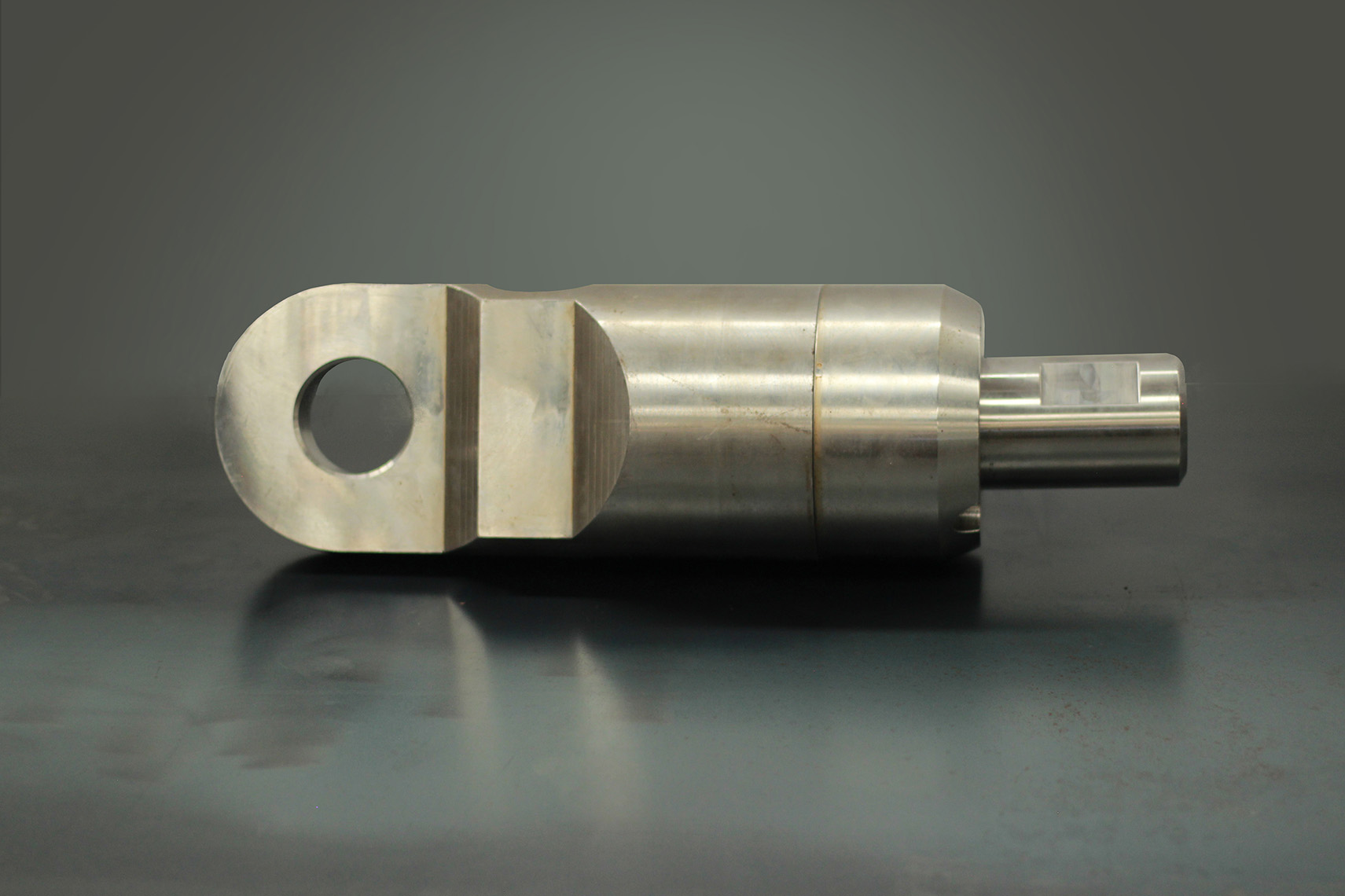

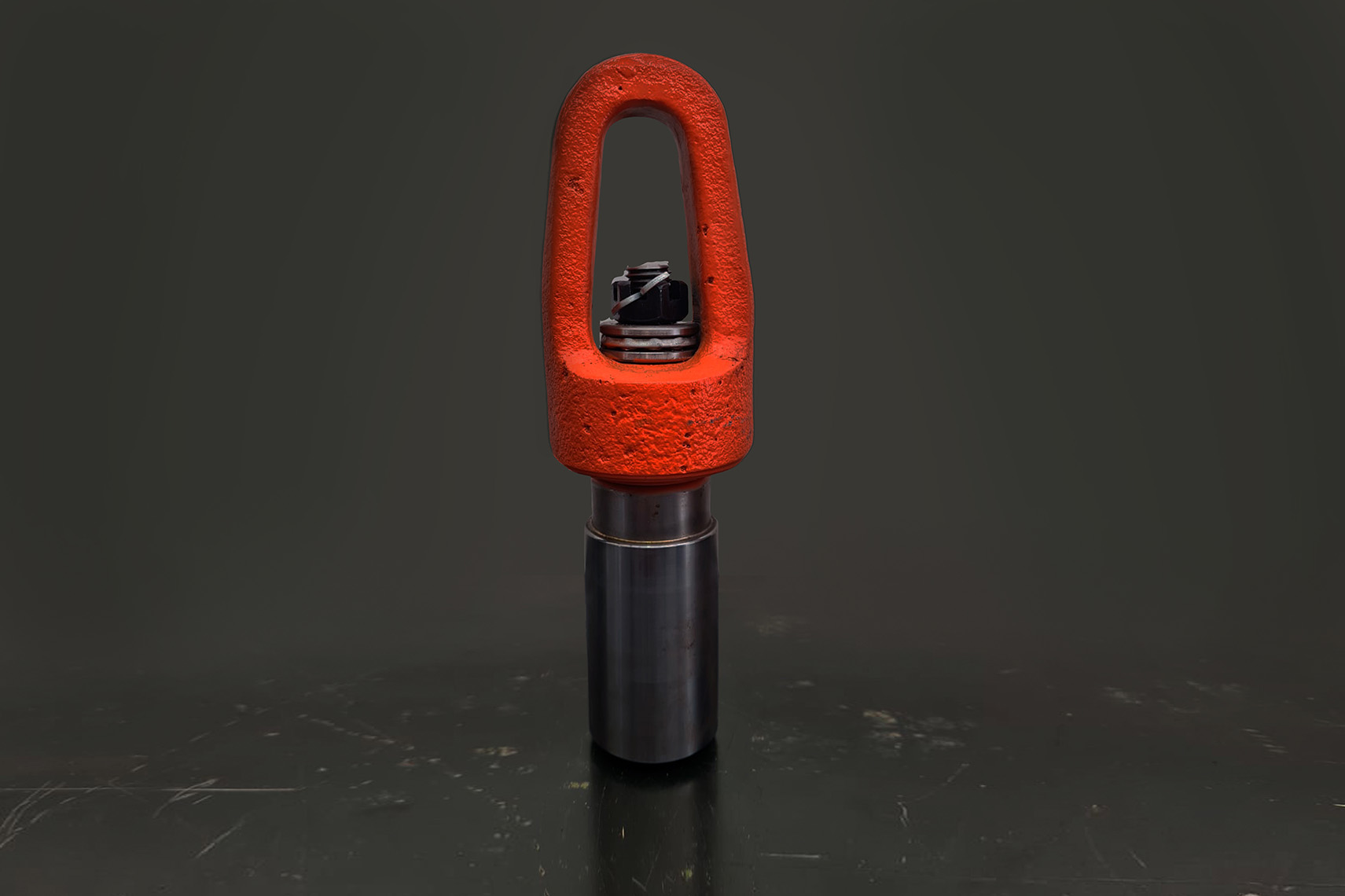

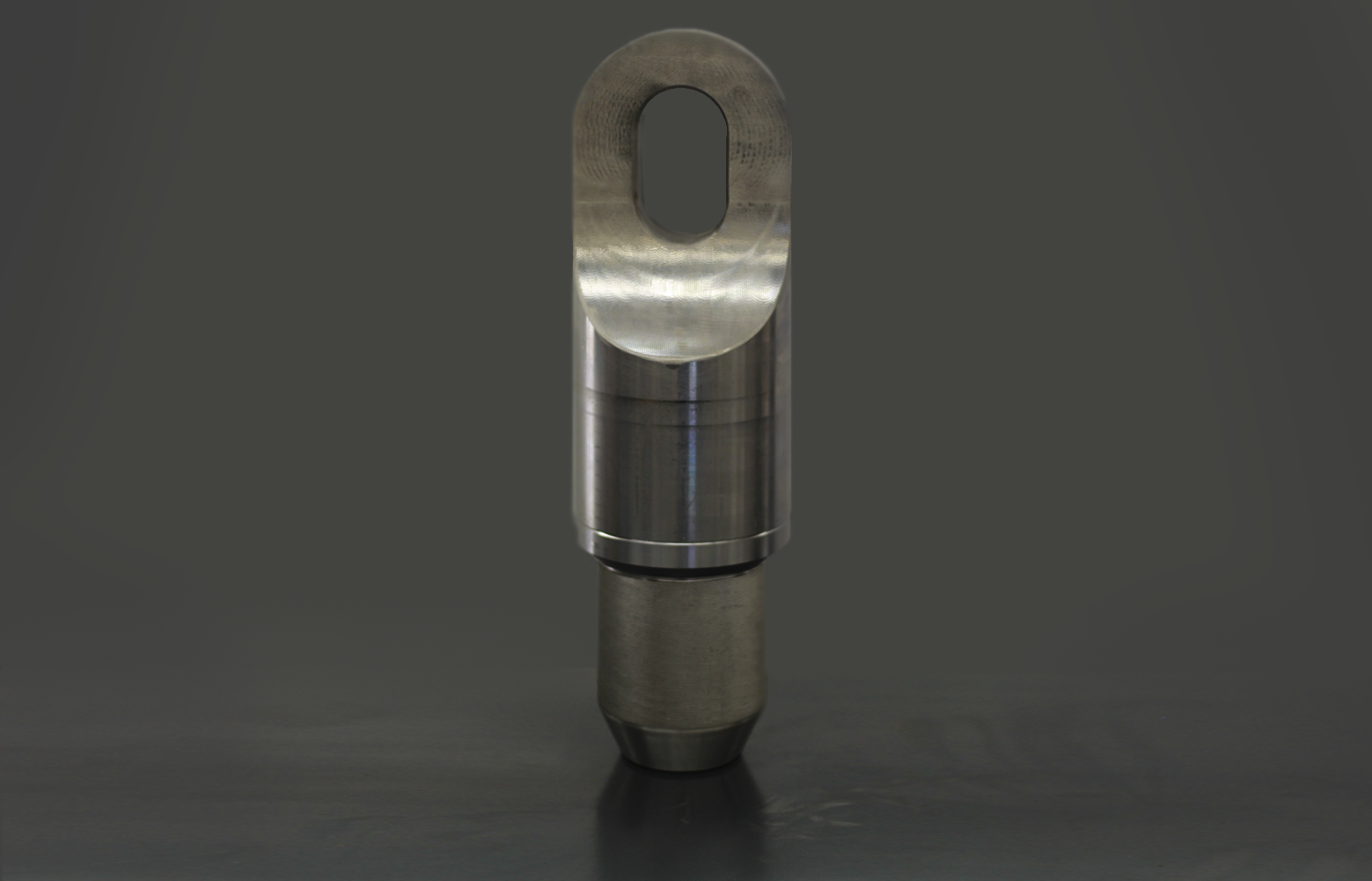

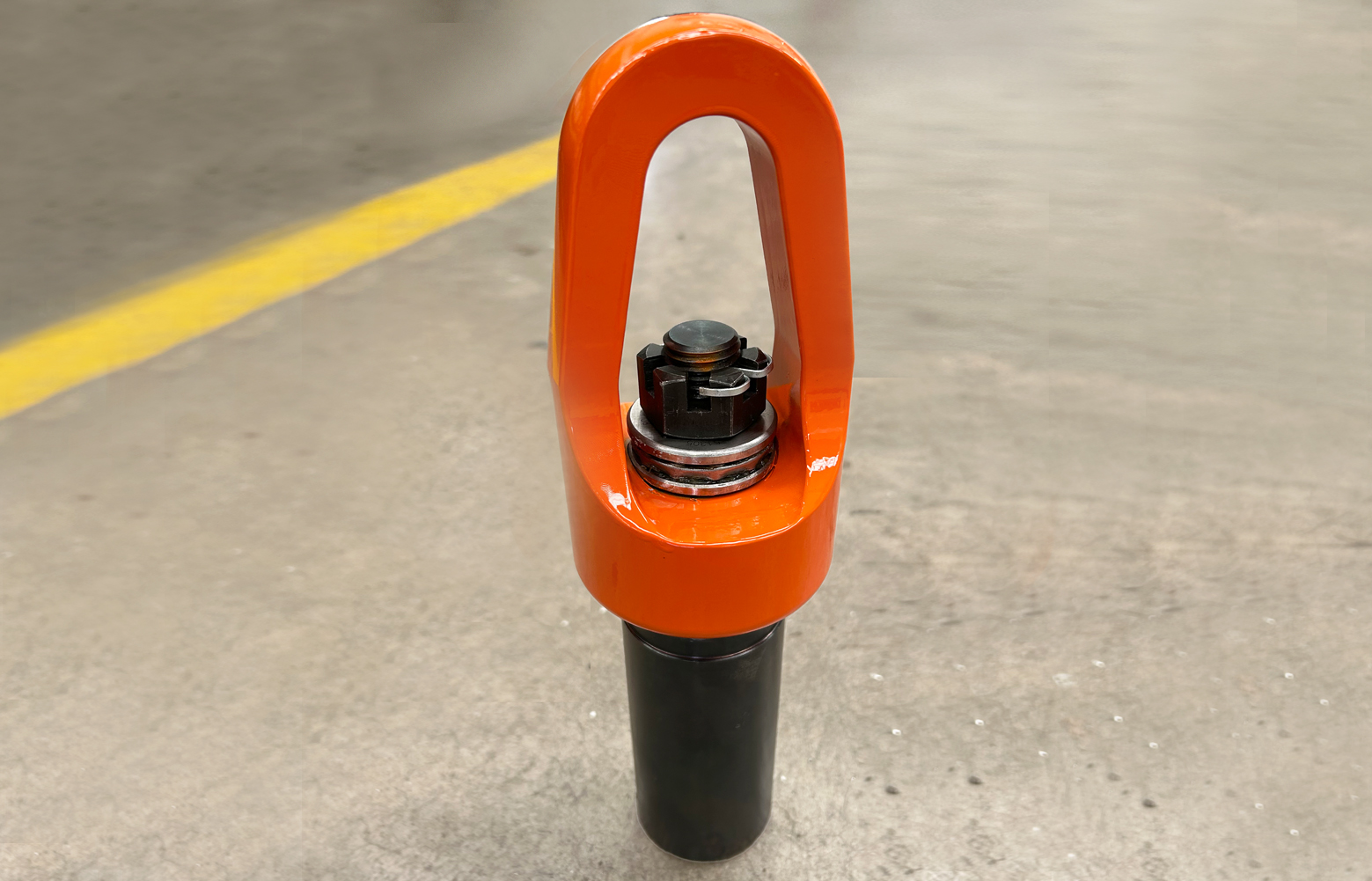

Tapón elevador giratorio para aplicaciones de levantamiento con cable. Fabricados con aceros de alta resistencia. Medidas:5.000 Libras, 10.000 Libras y 30.000 Libras
Diseñado para levantamiento de piezas por medio de cable
o piola. Consta de un rodamiento axial para facilitar
el giro de la pieza y evitar que el cable se enrosque.
Posee un eje de conexión AW ROD BOX.
Apto para levantar piezas con un peso máximo de 5.000
libras.
Para su uso requiere adaptador AW PIN ROD a hilo barra
según necesidad.
Modelo
Peso
Longitud
Eje de conexión
5.000 Libras
4.5 kg
280 mm
AW ROD BOX

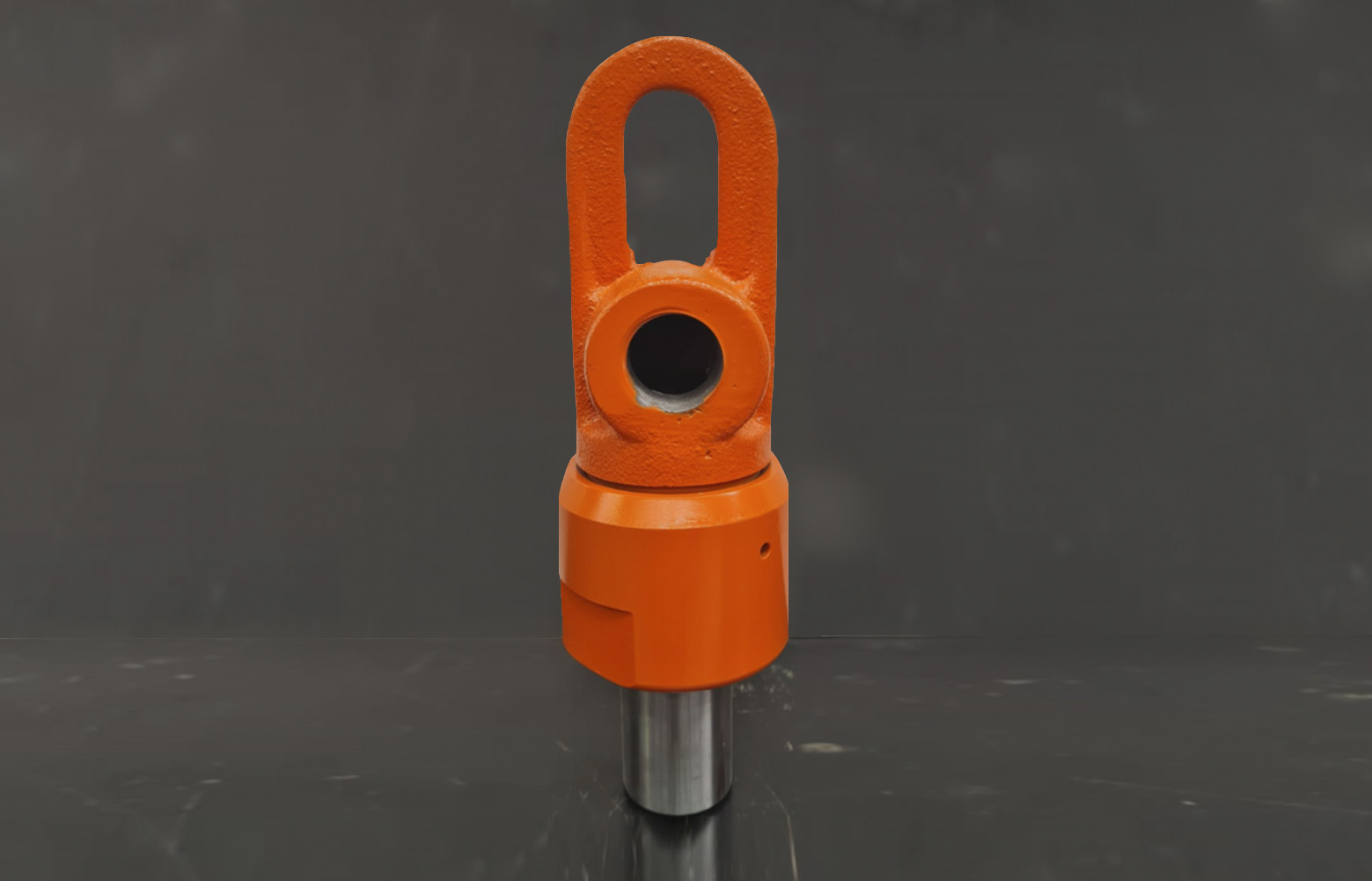

Producto altamente confiable, probado en el campo de
las operaciones de perforación de superficie.
Su cáncamo de sujeción esta diseñado con un
Factor de seguridad 5:1.
Rodamiento de larga vida que proporciona al pivote facilidad en
la conexión y reducción del atascamiento en el enrollado del cable
durante el izado y descenso.
Posee un eje de conexión NW ROD BOX.
Apto para levantar cargas de hasta 10.000 libras.
Modelo
Peso
Longitud
Eje de conexión
10.000 Libras
6.9 kg
345 mm
NW ROD BOX

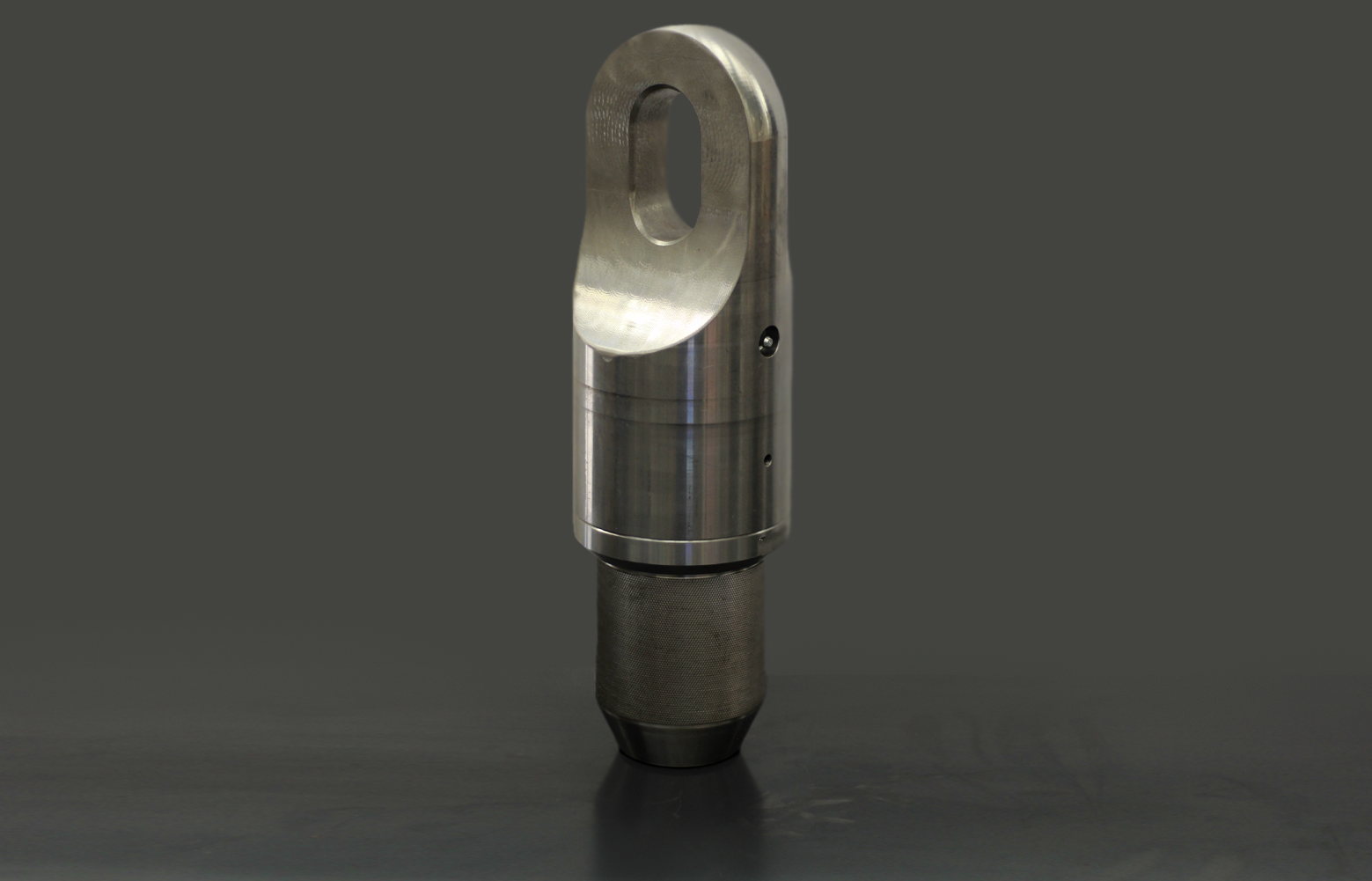

Producto altamente confiable, probado en el campo de las
operaciones de perforación de superficie.
Su cáncamo de sujeción esta diseñado con
un Factor de seguridad 5:1.
Rodamiento de larga vida que proporciona al pivote facilidad
en la conexión y reducción del atascamiento en el enrollado del
cable durante el izado y descenso.
Posee un eje de conexión NW ROD BOX.
Apto para levantar cargas de hasta 30.000 libras.
Modelo
Peso
Longitud
Eje de conexión
30.000 Libras
15.7 kg
410 mm
NW ROD BOX

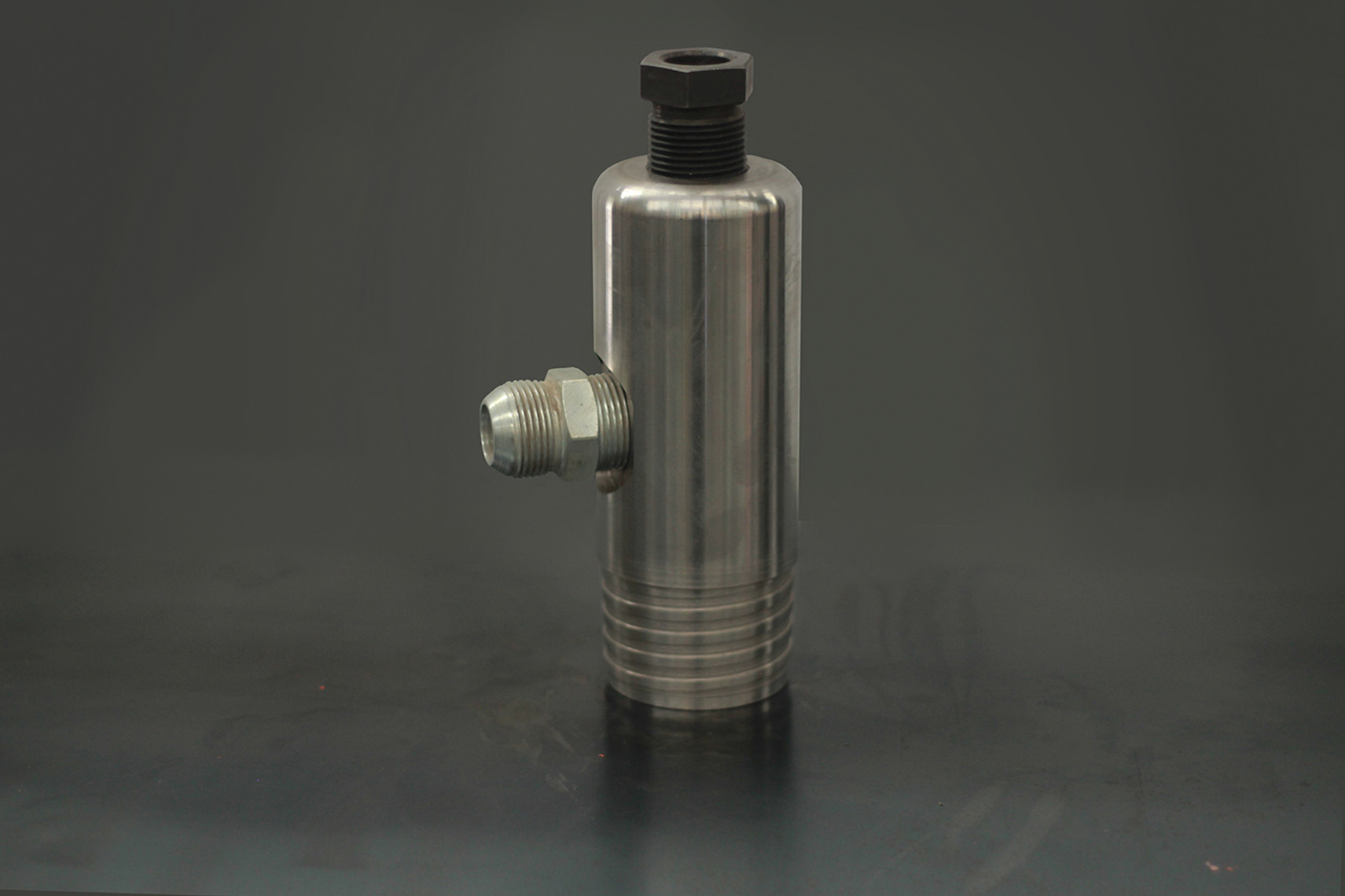

Producto fabricado según normas y procedimientos
que aseguran una recuperación de fluidos empleados
en el desarrollo de perforación.
Generalmente se emplea para sondajes de Interior Mina,
de esta forma se evita la pérdida de agua o aditivo e
inundar el área de trabajo.
Todos los componentes incluyendo cuerpo y adaptador son
elaborados en acero de alta calidad y resistencia.
Medidas:

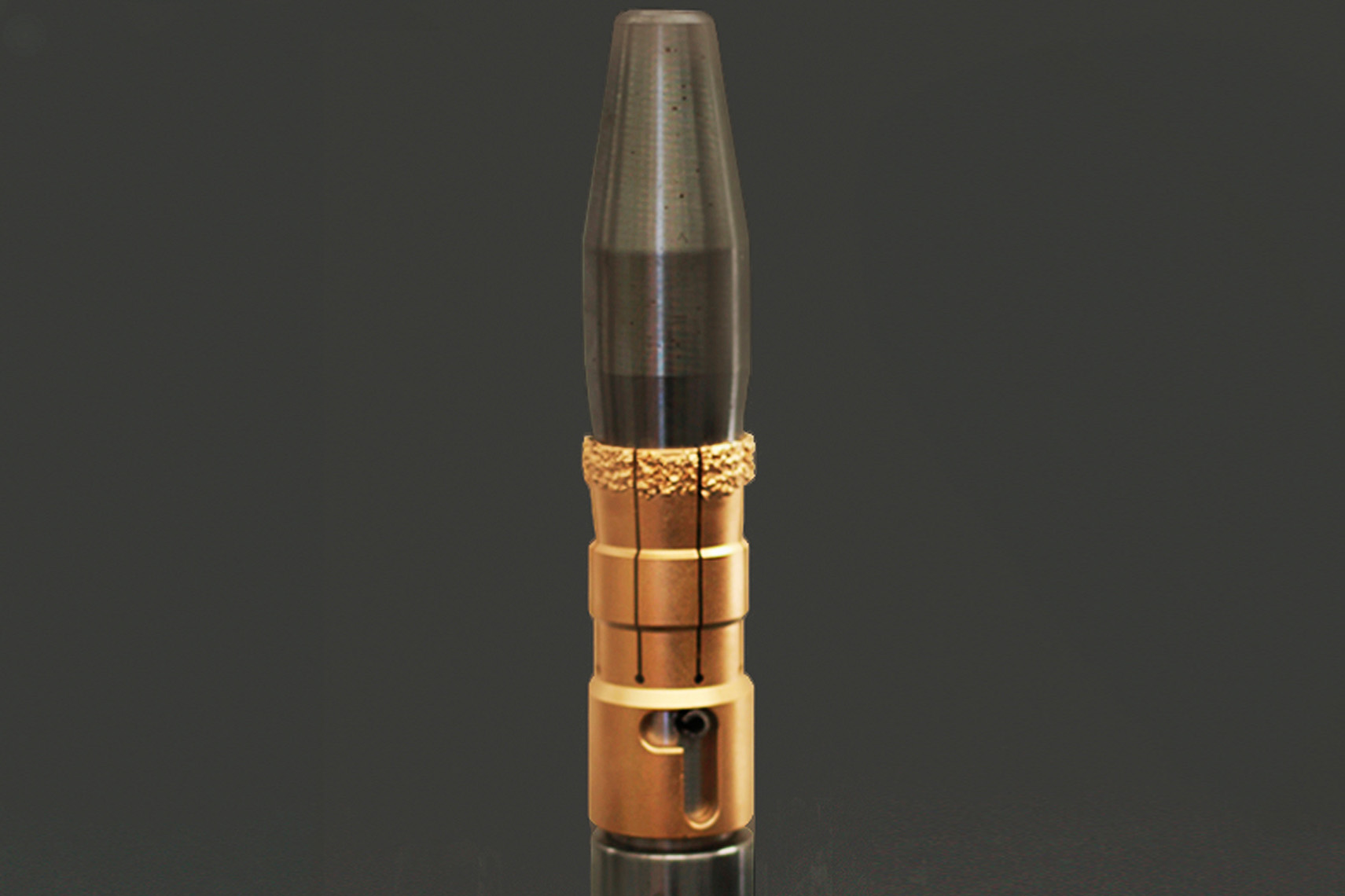

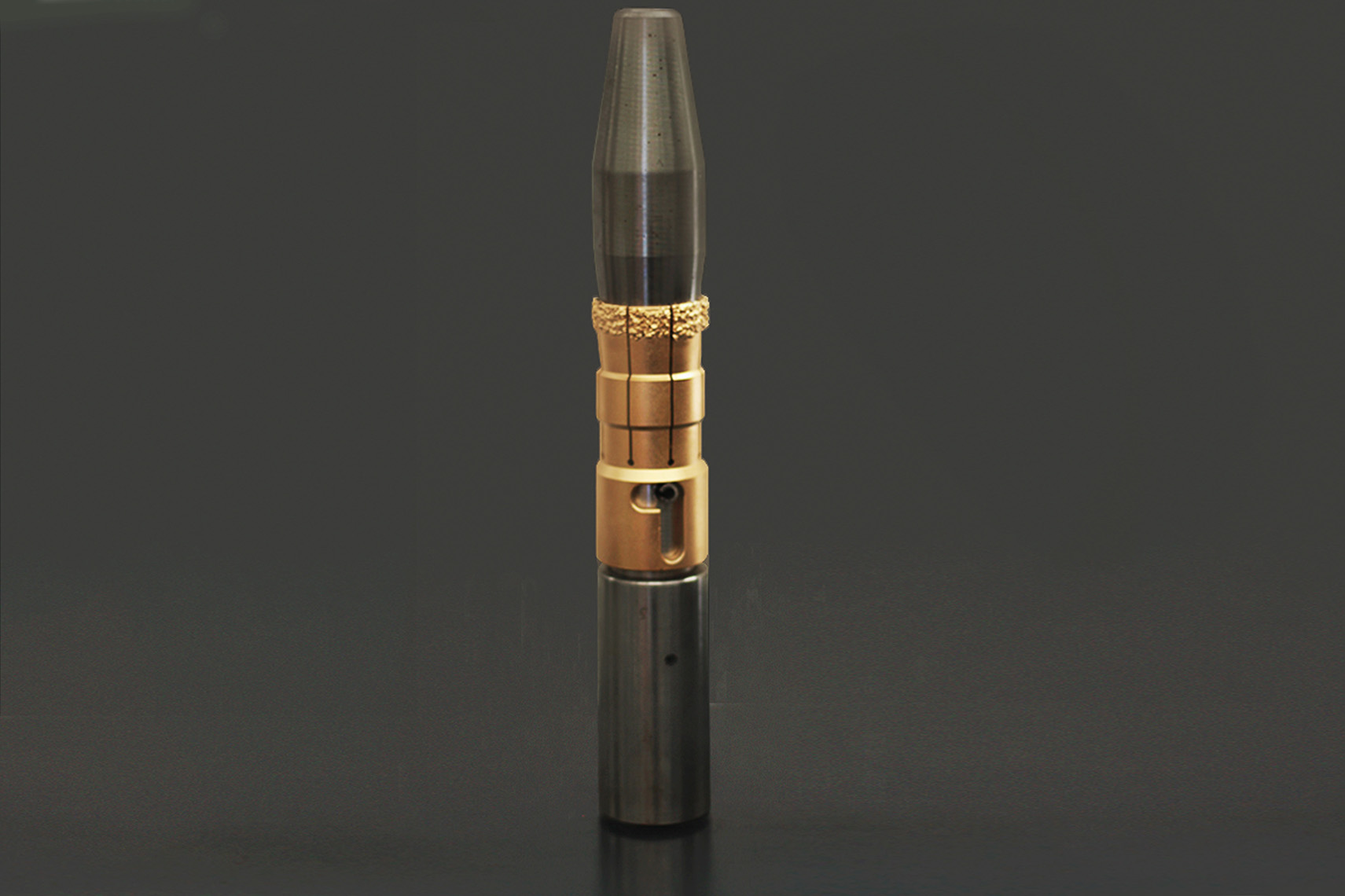

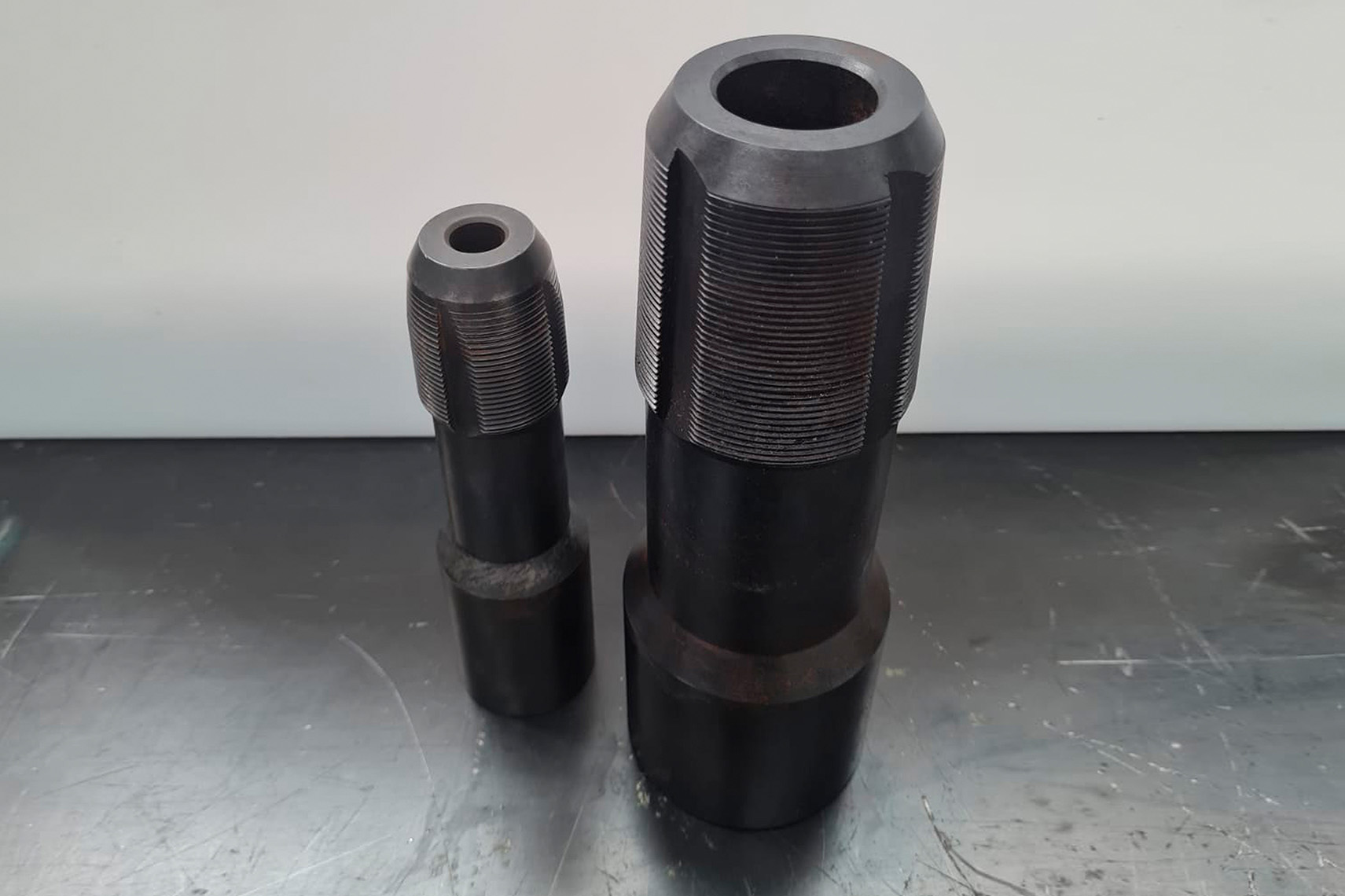

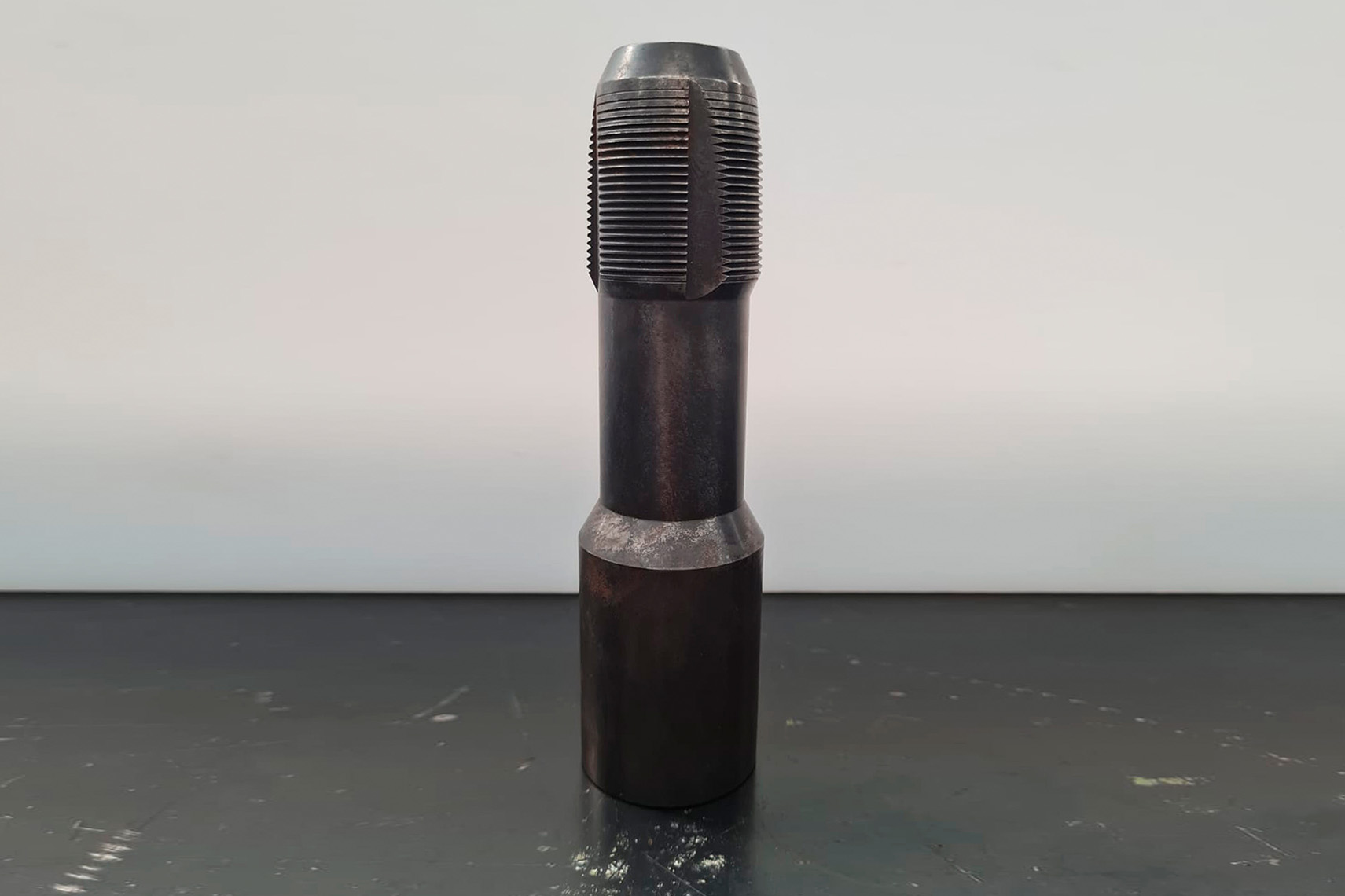

La herramienta de Pesca o Macho Americano, es una herramienta utilizada para la recuperación de barras atrapadas en perforaciones.
Medidas:
Características:
- No daña las barras recuperadas, ya que el agarre se produce al interior de ésta y no en el hilo.
- Por tener una sección de sujeción fusionada con carburo de Tungsteno, posee un agarre superior a otras herramientas empleadas para propósitos similares.
- No es una herramienta de 1 solo uso, por lo que se puede reutilizar en diferentes rescates.
La rosca de salida para los distintos tamaños son:
Herramienta B WL es AW ROD BOX.
Herramienta N WL es BW ROD BOX.
Herramienta H WL es BW ROD BOX.
Herramienta P WL es NW ROD BOX.
Por lo tanto, requiere un adaptador de acuerdo a la barra utilizada.

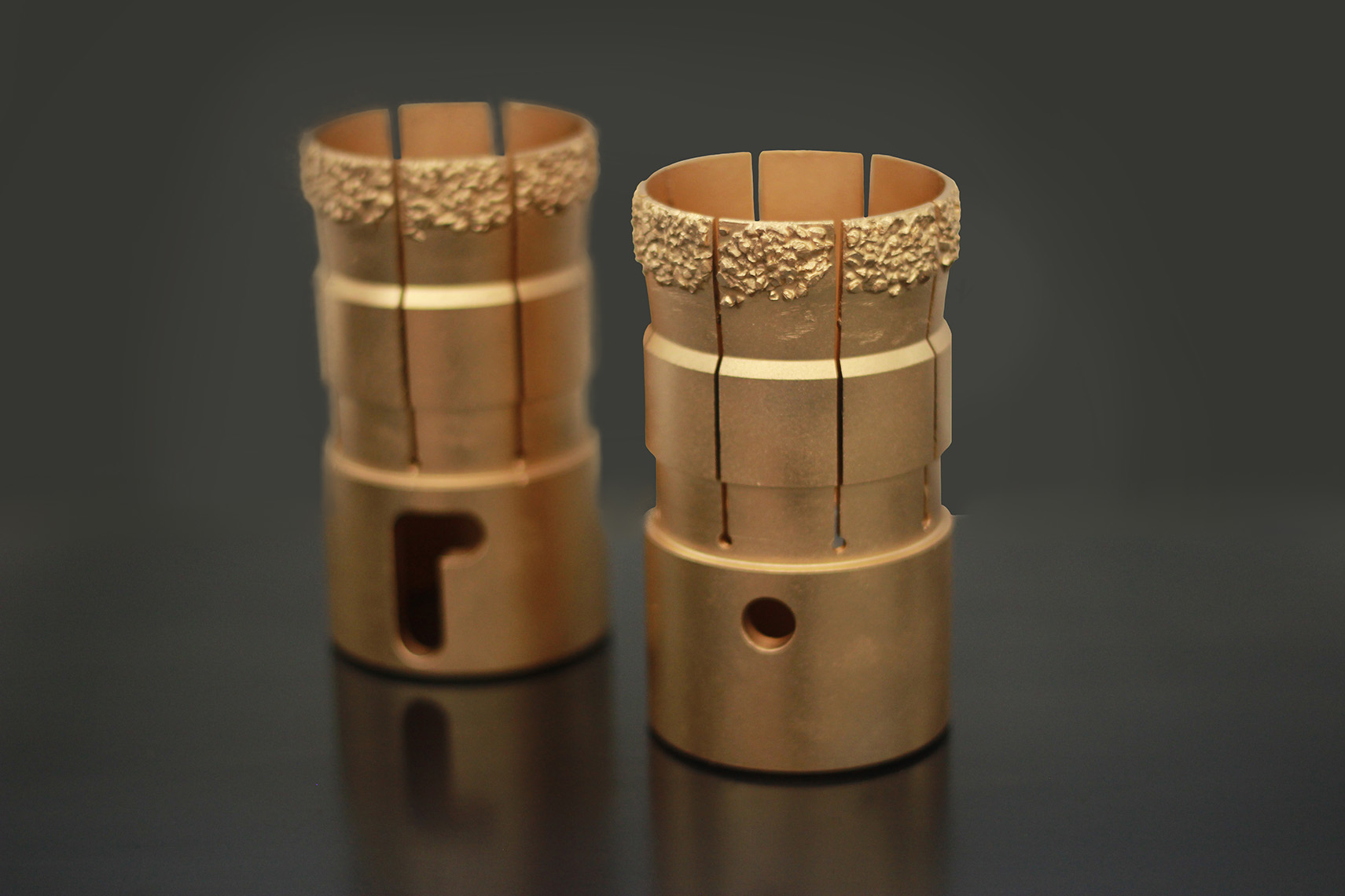

Herramienta que permite la recuperación de barras atrapadas en perforaciones. Está diseñada con paredes paralelas e hilos auto-roscante para mayor penetración.
Posee conexión directa a la barra, por lo que no requiere adaptador, facilitando su uso en terreno. Es un elemento de 1 solo uso.
Material de acero de alta resistencia. Tratamiento térmico de alta dureza.
Medidas:

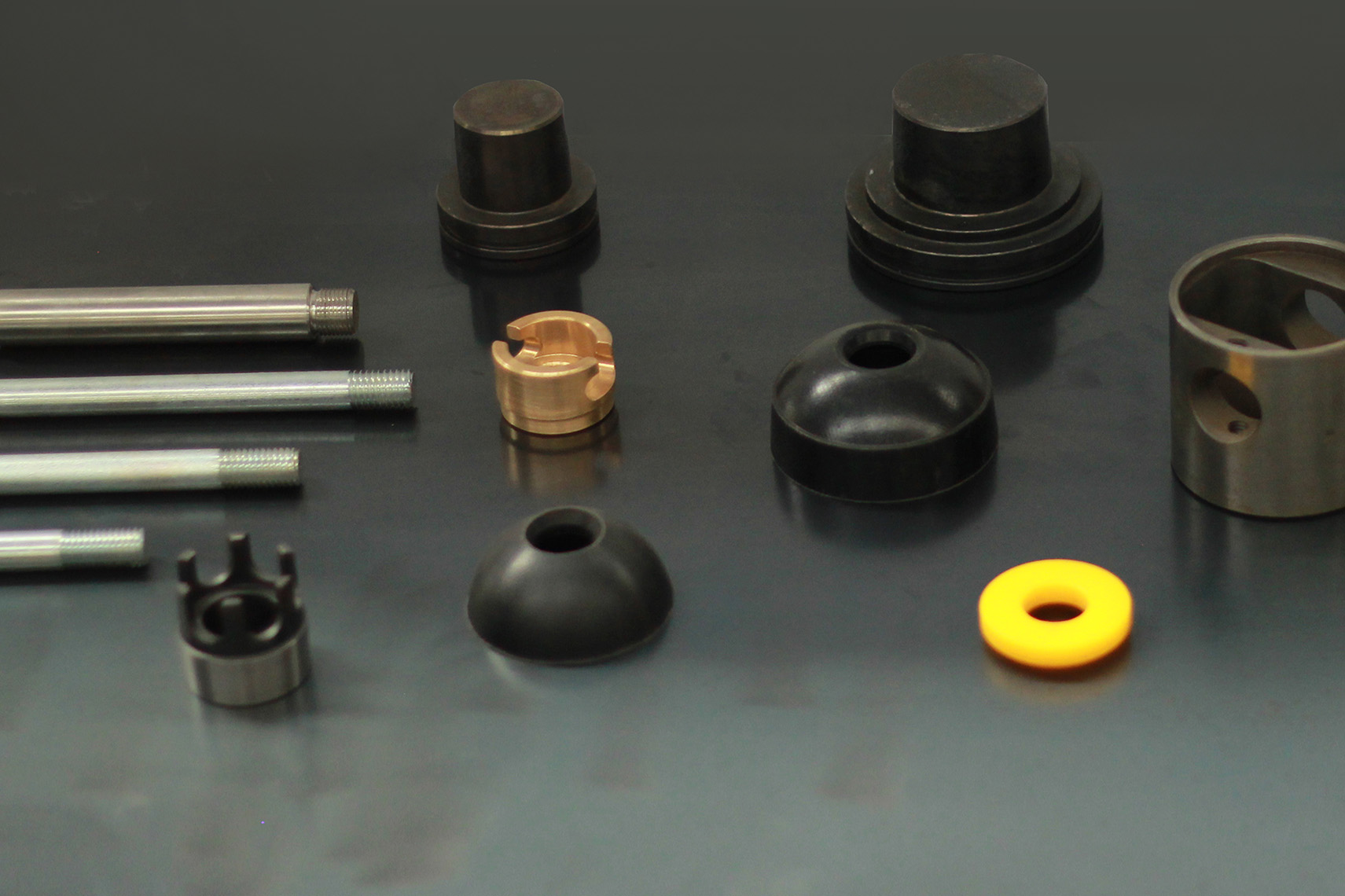

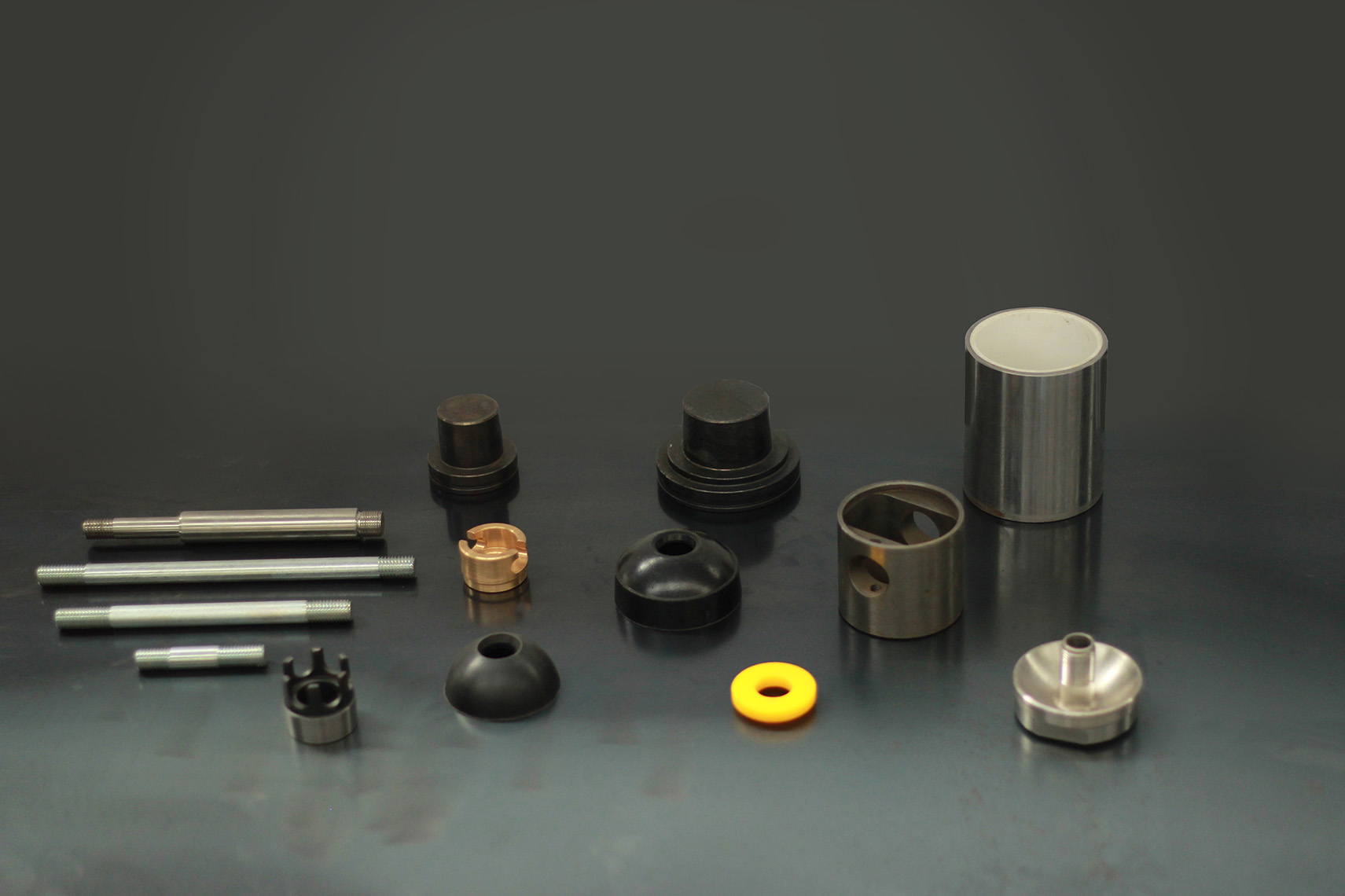

Ofrecemos toda la gama de repuestos partes y accesorios para las bombas de lodo FMC 420 y 535. Disponemos además de válvulas de alivio y todos sus componentes para su reparación.
Además, disponemos de válvulas de alivio y todos sus componentes para su reparación.

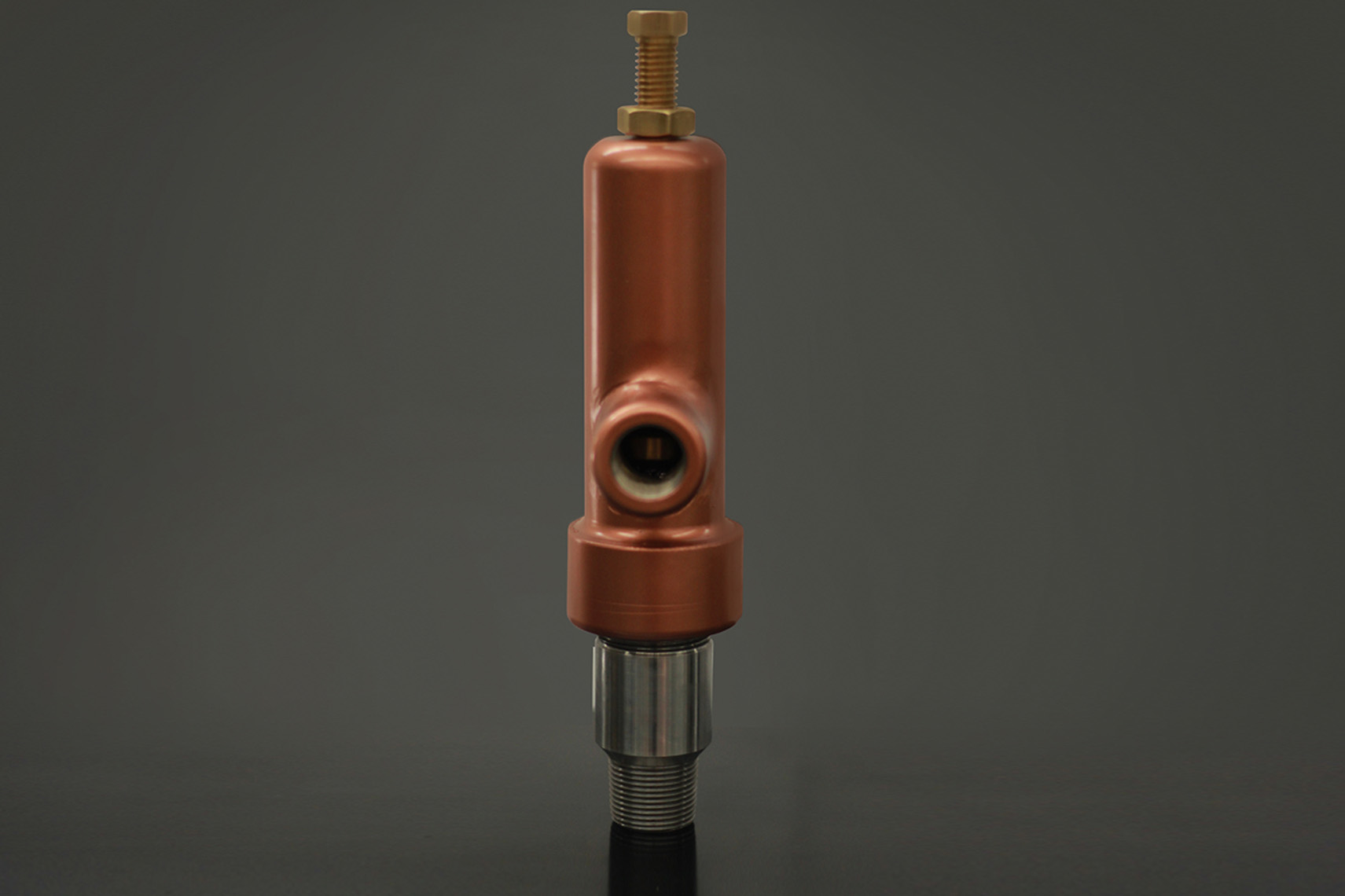

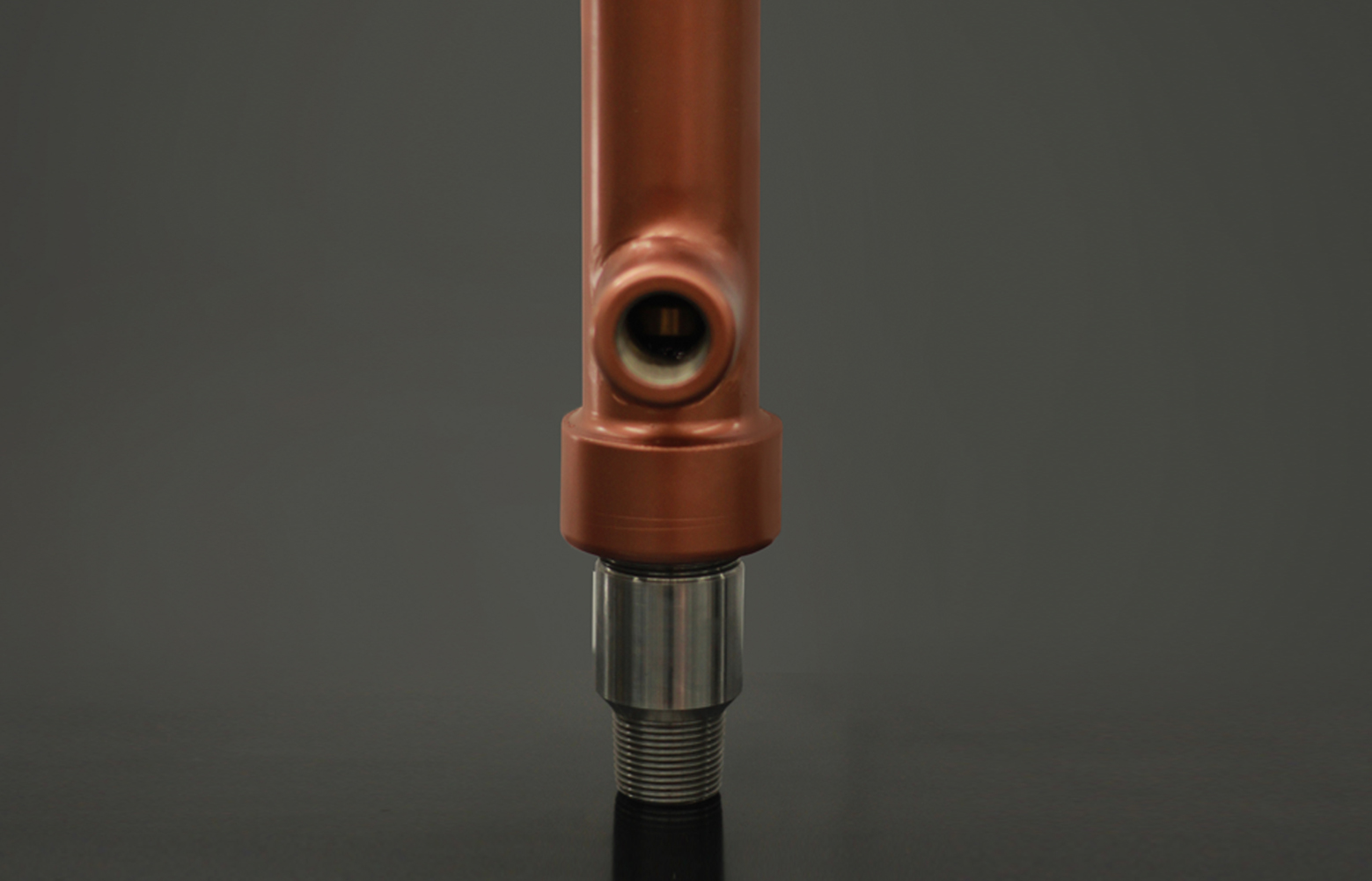

Esta válvula de alivio garantiza la protección de la bomba de lodo
535 y 420 durante las operaciones de perforación.
El ajuste de la presión se puede regular dentro del rango de operación
con solo girar el perno de ajuste en la parte superior de la válvula.

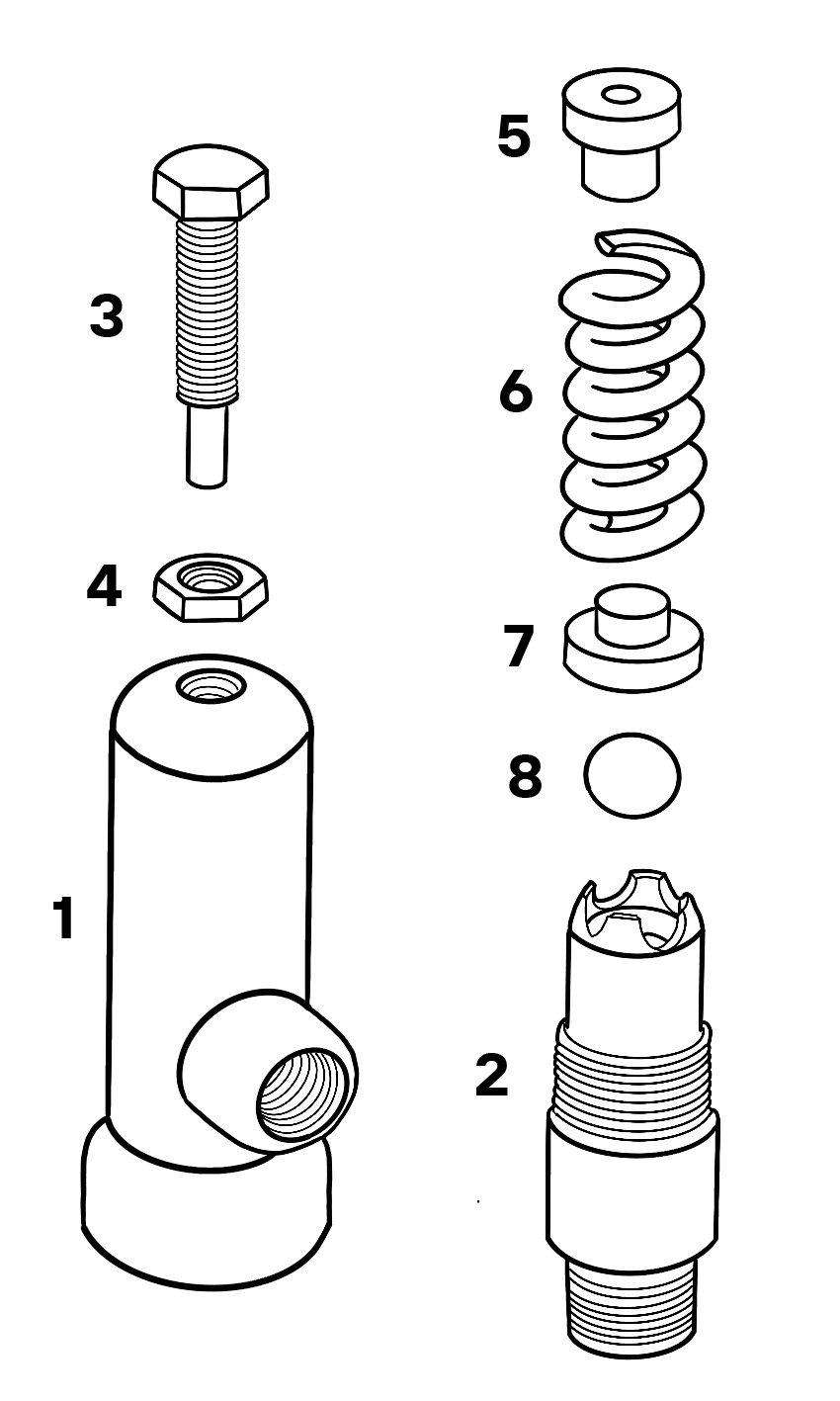

Kit de Reparación (Repair Kit)
IT.
Descripción
Cantidad
3
Perno Válvula (Adjusting screw)
1
4
Tuerca (Jam, Brass Nut)
1
5
Guía superior (Spring Guide)
1
6
Resorte de Válvula (Spring)
1
7
Guía inferior (Ball Holder)
1
8
Bola 22 mm (Streel Ball 22mm)
1
Kit de Reparación (Repair Kit)
IT.
Descripción
Cantidad
3
Perno Válvula (Adjusting screw)
1
4
Tuerca (Jam, Brass Nut)
1
5
Guía superior (Spring Guide)
1
6
Resorte de Válvula (Spring)
1
7
Guía inferior (Ball Holder)
1
8
Bola 22 mm (Streel Ball 22mm)
1
Esta válvula de alivio garantiza la protección de la bomba de lodo
535 y 420 durante las operaciones de perforación.
El ajuste de la presión se puede regular dentro del rango de operación
con solo girar el perno de ajuste en la parte superior de la válvula.

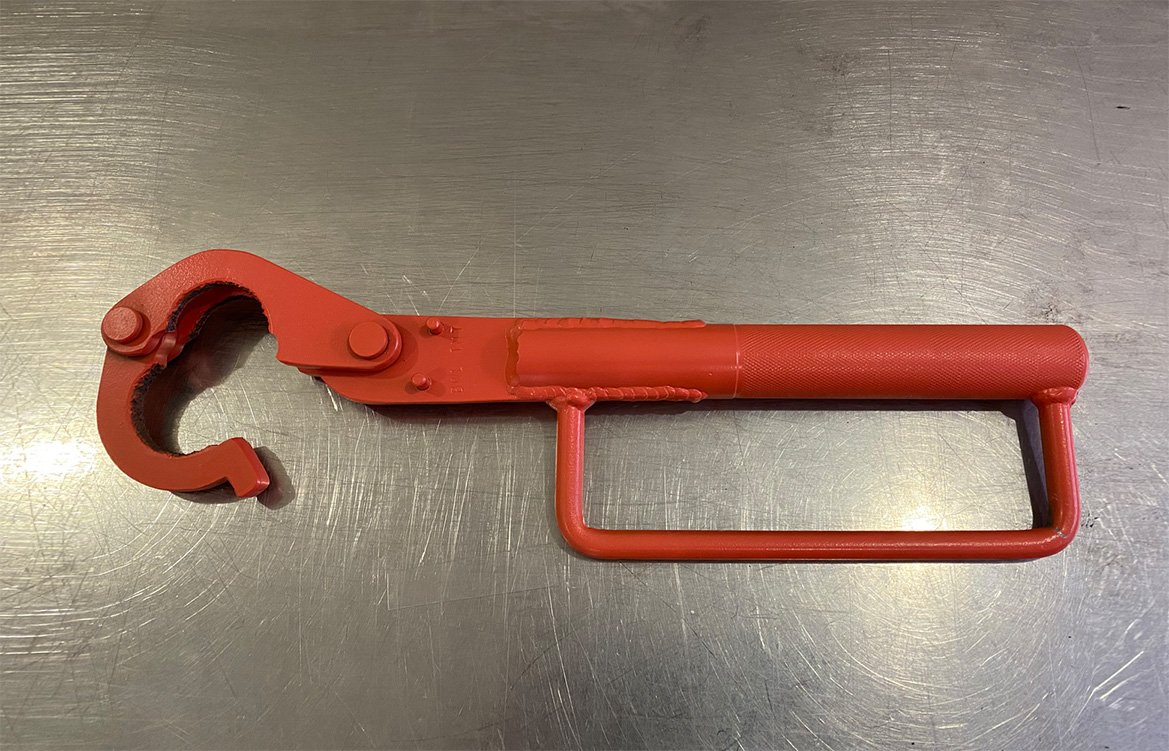

Estas llaves están diseñadas para utilizarlas con tubos interiores y
exteriores. Tienen carburo de tungsteno en la superficie de la llave y
pueden proteger la superficie de los tubos y evitar dañar la superficie de
los mismos.

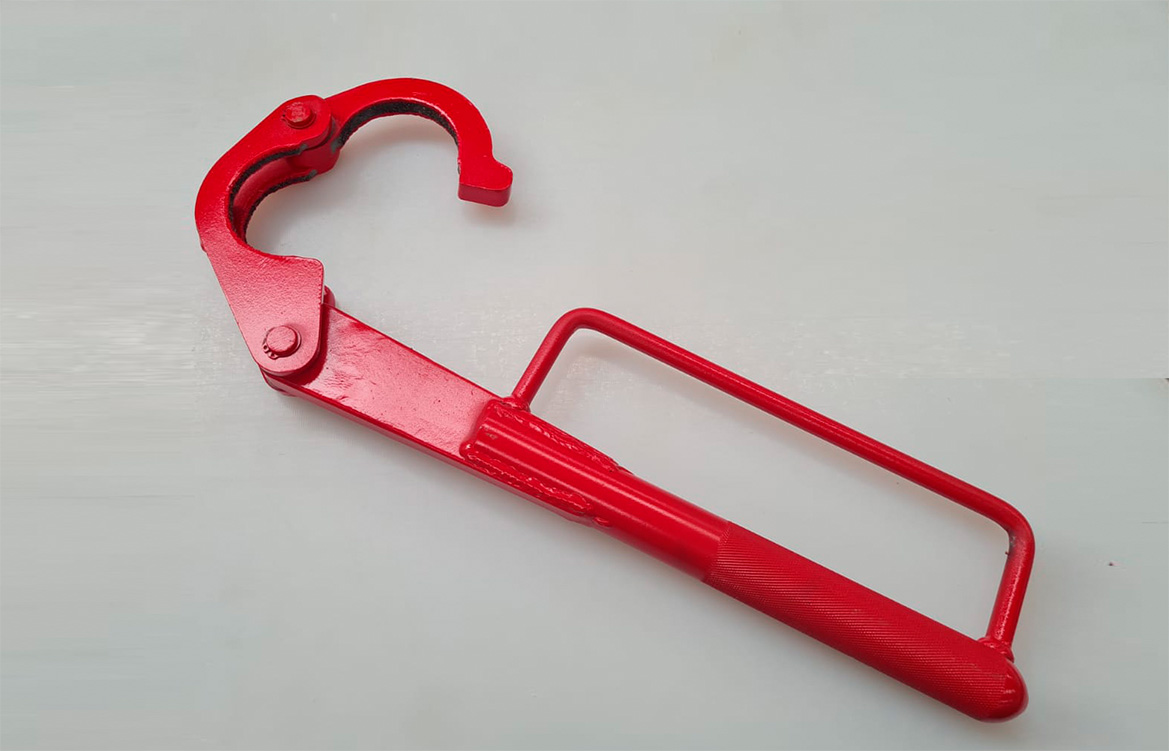

Herramienta utilizada en la actividad de sondaje en diamantina,
que permite conectar y desconectar la cabeza de barril con el tubo
interior sin producir daños externos y extender su vida útil.
Fabricada con asa de protección para su manipulación manual.
Características:
- Fácil empleo asegurando la maniobra de la conexión y desconexión del portaresorte y de esta forma recuperar la muestra.
- La vida útil de la herramienta depende del tiempo de uso y correcta manipulación.
- Se fabrican con asa de protección de manos de acuerdo a exigencias de seguridad vigentes para las faenas.
- De manera excepcional se fabrican para barras según las necesidades del
cliente.
Herramienta de seguridad diseñada para evitar daño a los trabajadores en
la instalación de estacas de enclavamiento. Posee una toma de sujeción para
ambas manos, adaptada al uso con guantes de seguridad.
Su sección de amortiguación, evita que la vibración producto del golpe afecte
al trabajador durante el proceso de enclavamiento, no dejando secuelas posteriores.
Esta elaborada en acero de alta calidad y resistencia, siendo su peso de 3,6 kg.

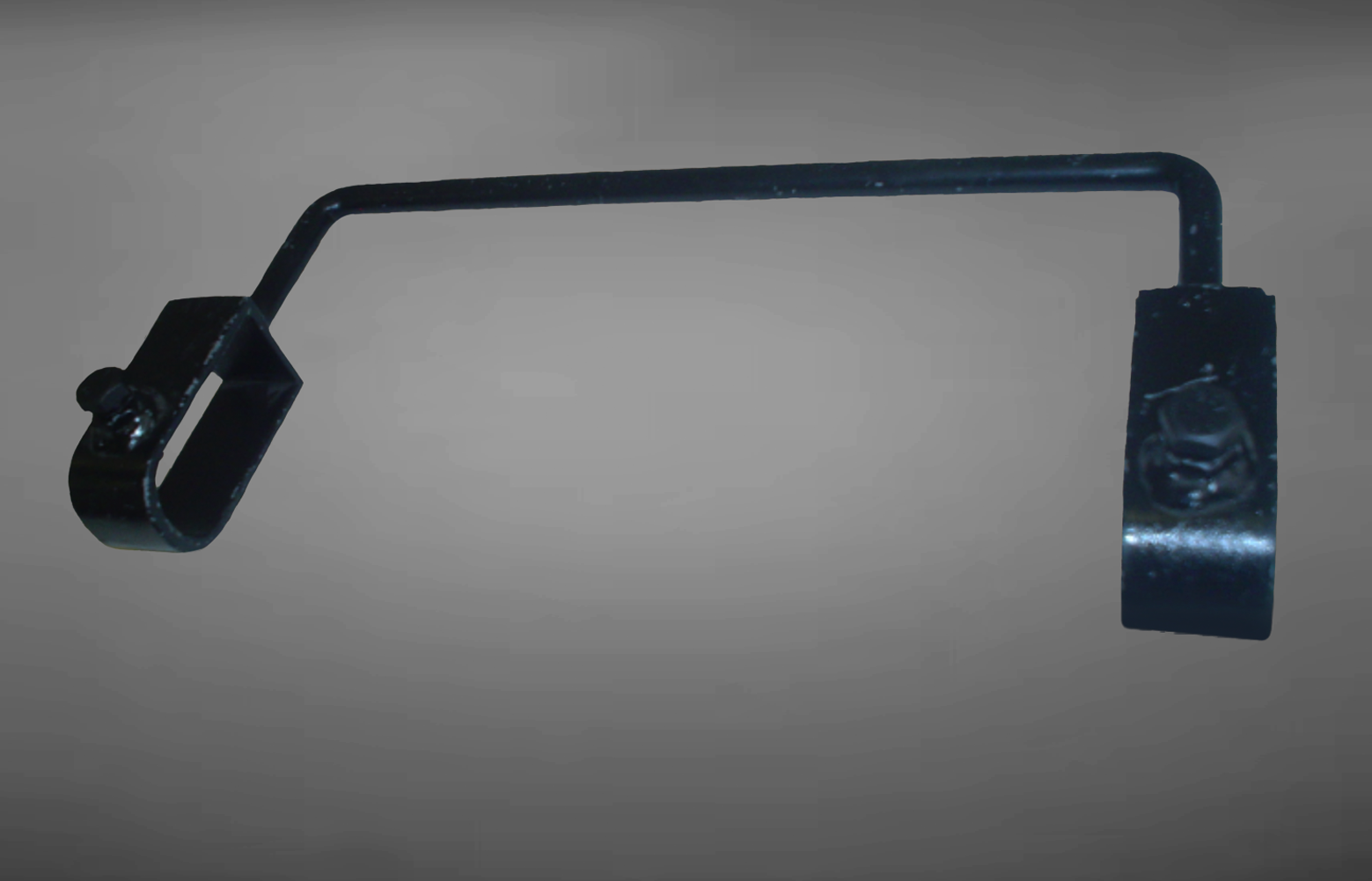

Herramienta adicional de seguridad instalada a las llaves Tubo Interior, diseñada
para proteger a los trabajadores y evitar daños producto de golpes en la manipulación
de este tipo de llaves.
Esta elaborada en acero estructural, de alta calidad y resistencia.
Posee perno de aseguramiento en cada uno de sus lados, que ancla firmemente la protección a la llave.
Medidas
Peso Total
B WL
0.4 kg
N WL
0.5 kg
H WL
0.75 kg
P WL
0.85 kg

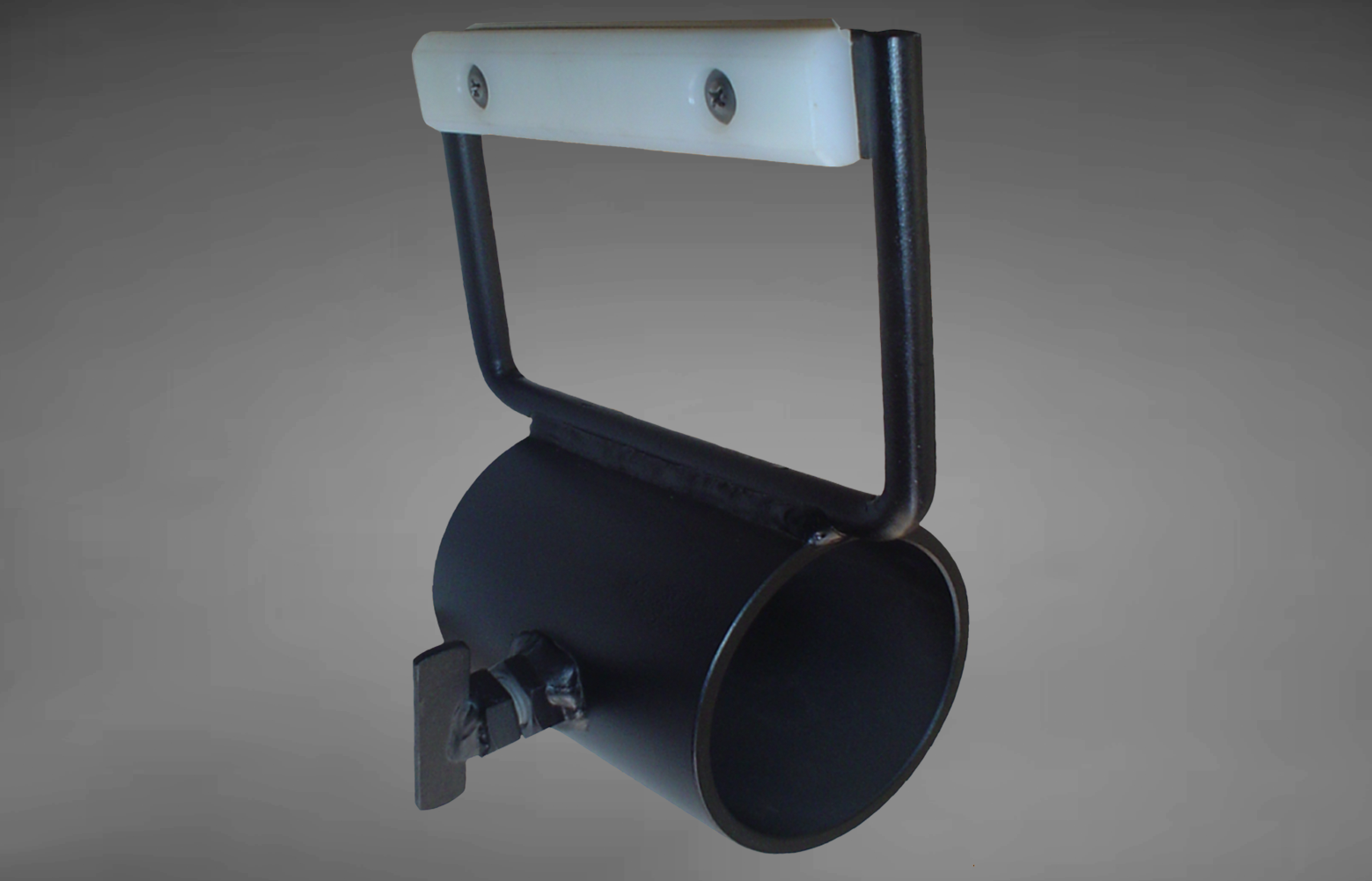

Herramienta de seguridad diseñada para evitar daño a los trabajadores
en el traslado de tubos interiores.
Esta elaborada en acero estructural, de alta calidad y resistencia.
Posee un aseguramiento tipo mariposa, para evitar el desplazamiento de los tubos desde la herramienta.
La manilla de sujeción, está adaptada al uso con guantes de seguridad y posee un agarre ergonométrico de alta resistencia.
Medidas
Peso Total
N WL
1.15 kg
H WL
1.40 kg
P WL
1.80 kg

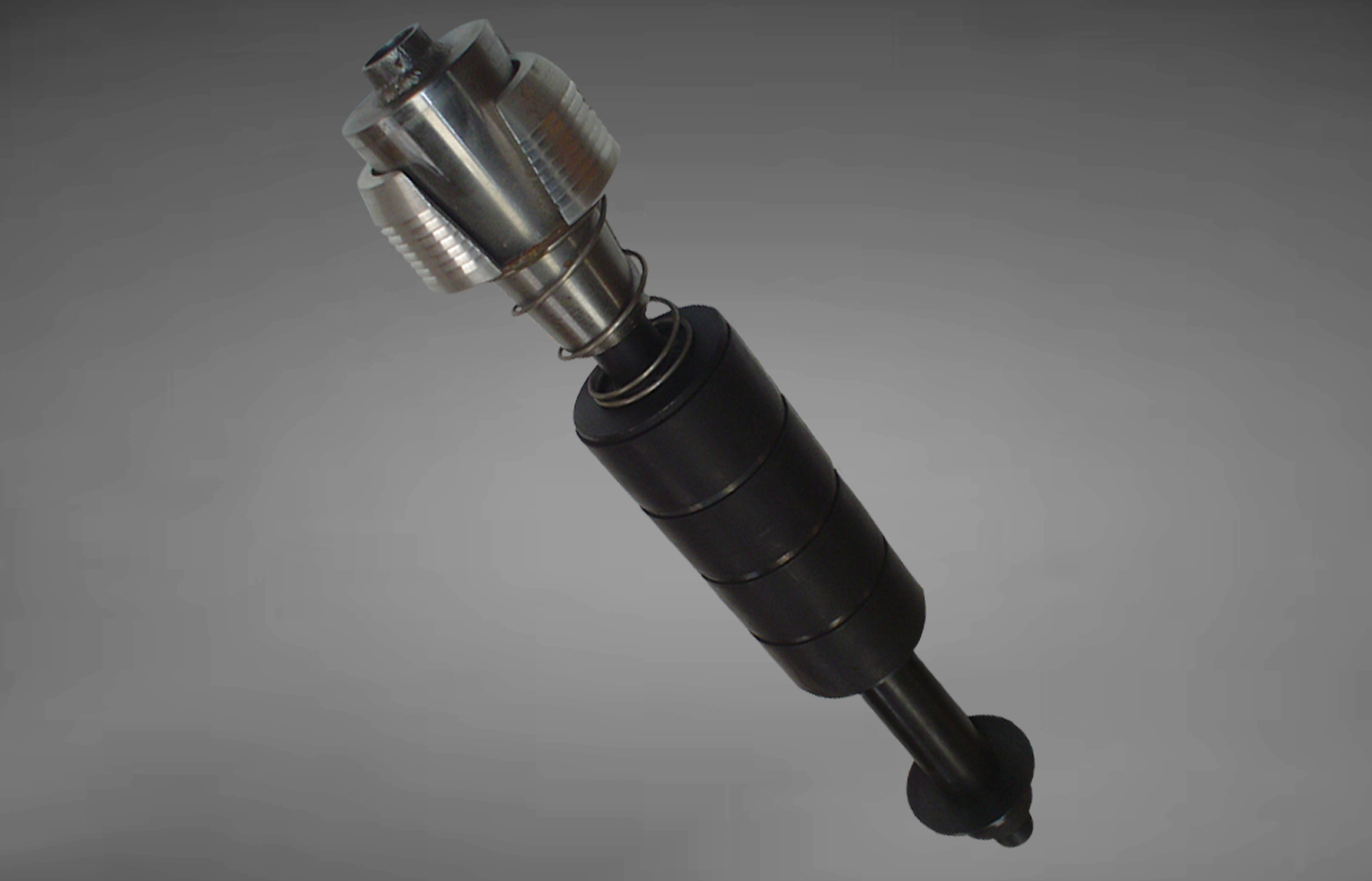

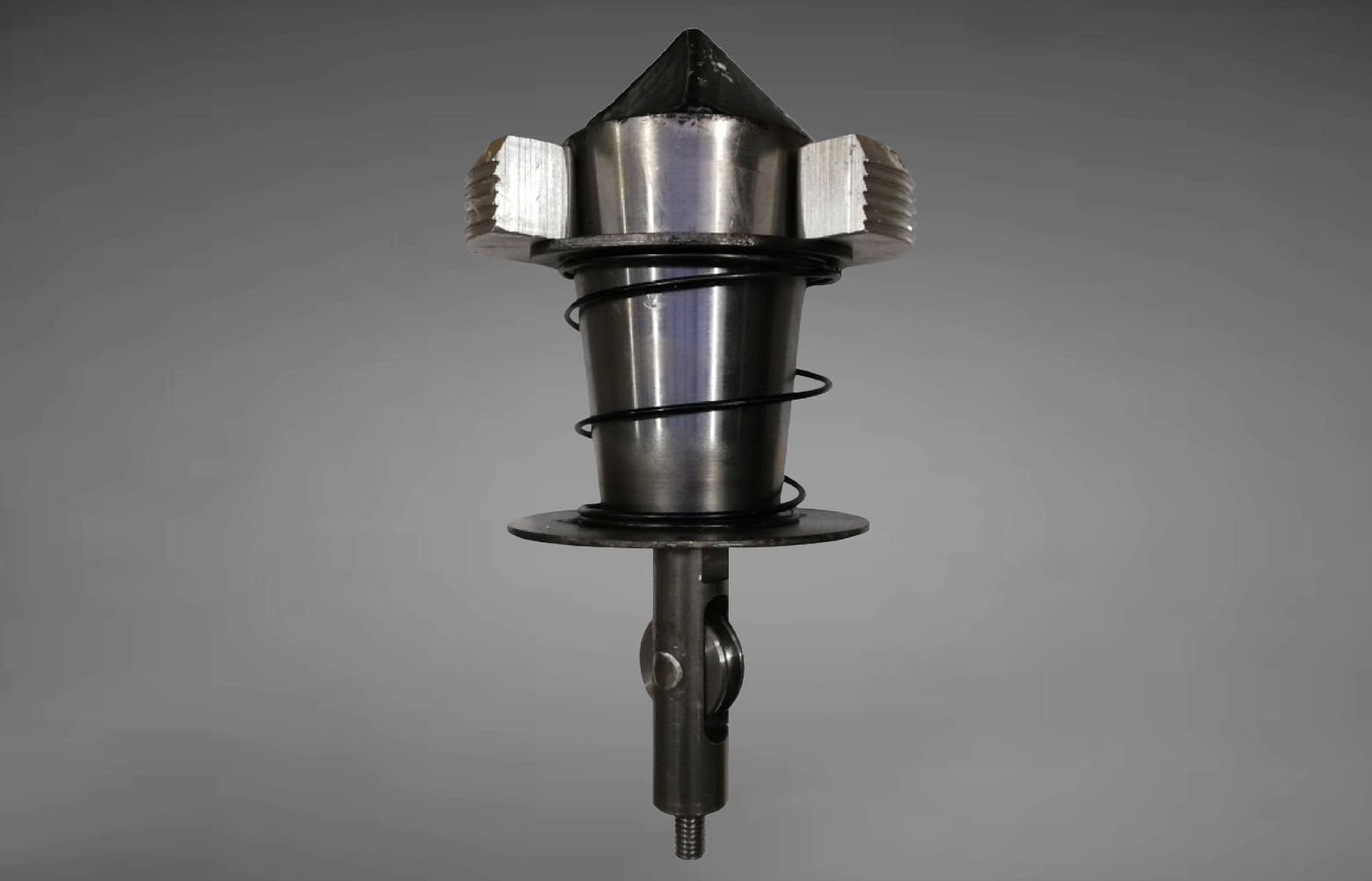

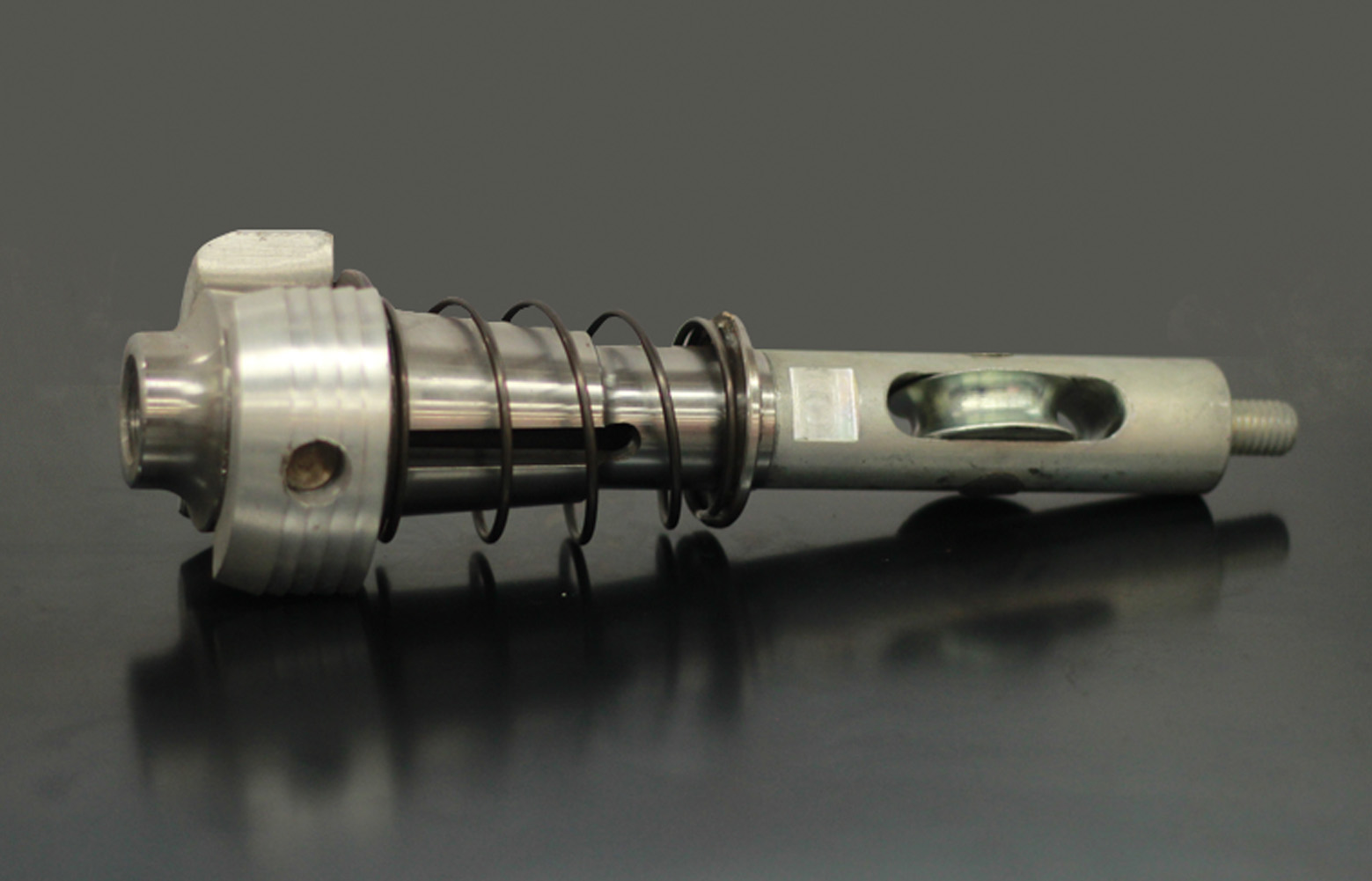

Los anclajes de sujeción para pozo, son herramientas utilizadas en la actividad
minera de sondaje, que permite elevar y mantener instrumentos de medición, dentro de
una perforación ascendente o positiva. Como su nombre lo indica, se ancla en la perforación,
lo que impide su reutilización.
Medidas:
Medida
Peso
Alto
Diámetro
Capacidad de Carga
N WL
1.75 kg
24 cm
80 mm
150 KLs
H WL
2.2 kg
26 cm
100 mm
150 KLs
5 ¾”
2.75 kg
26 cm
150 mm
180 KLs
6 ½”
5.4 kg
26 cm
175 mm
180 KLs

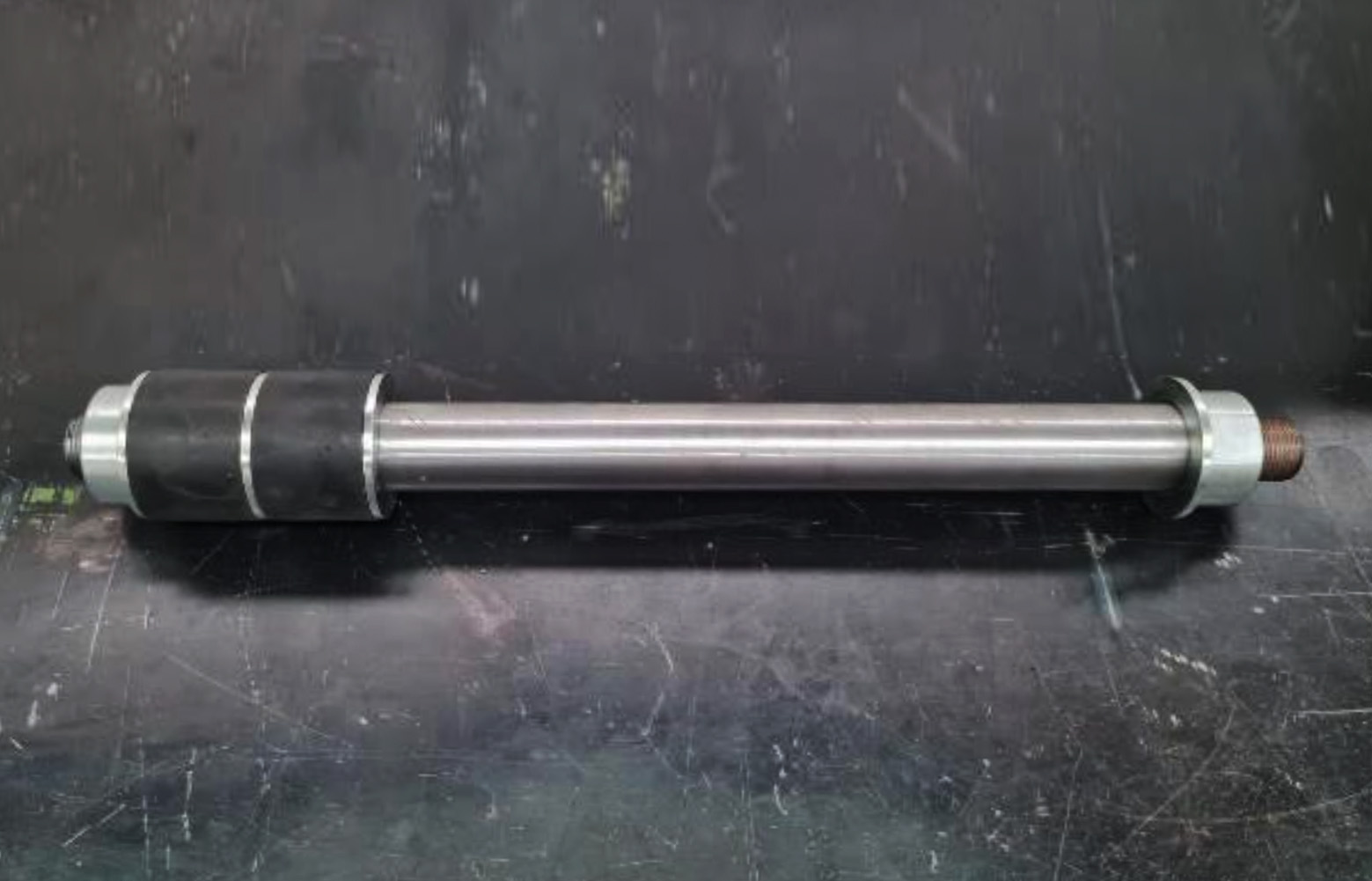

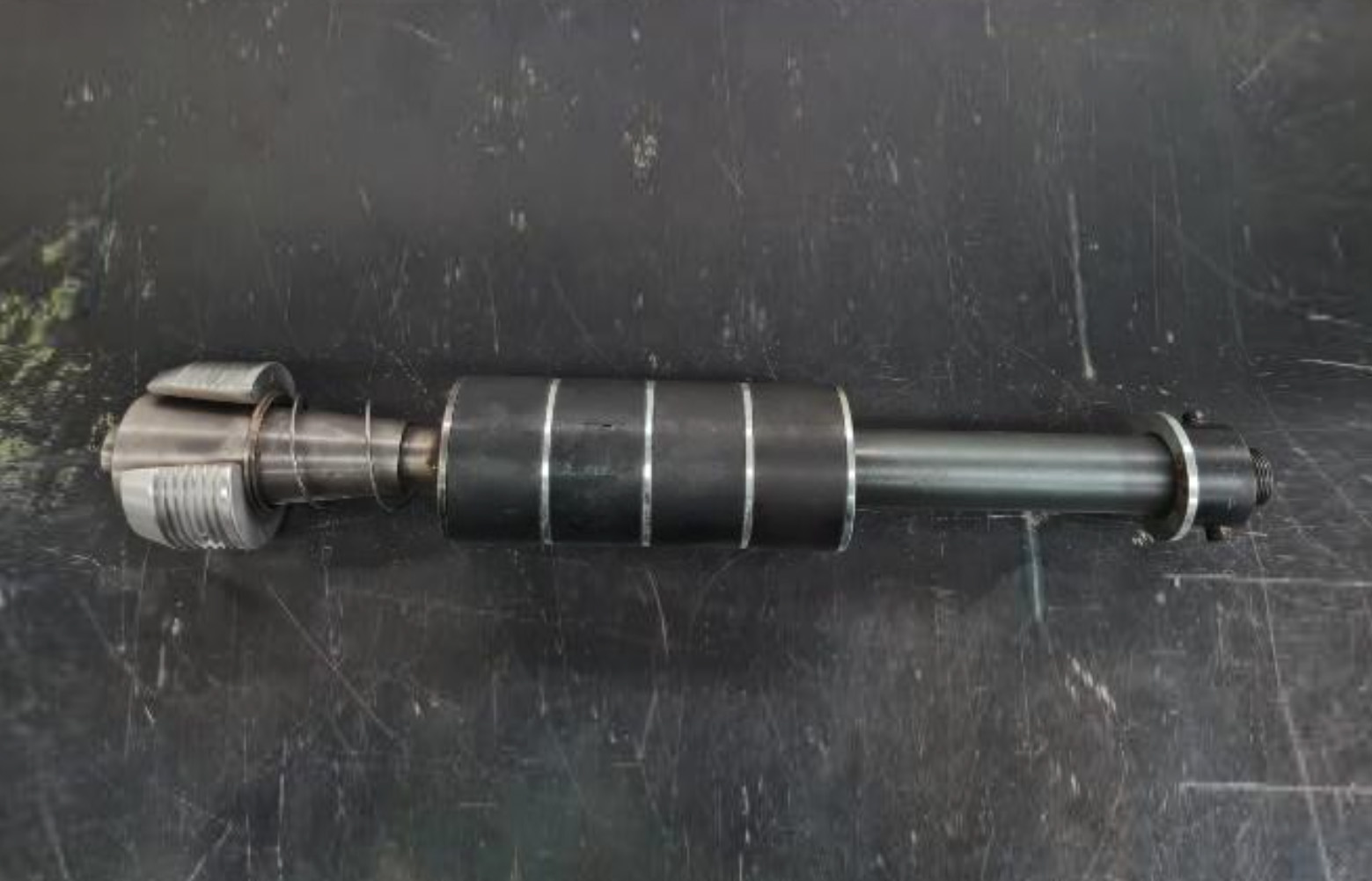

Son utilizados preferentemente en pozos de interior mina para
detener los flujos de agua, con opción de conectar llave de
bola en su salida para la recuperación del agua, o bien
usando un tapón para sellarla.
Fabricados utilizando gomas de caucho, que le proporcionan una
capacidad de expansión que le permite un buen sellado en pozos
regulares. En formato single (dos gomas) y dobles (cuatro gomas),
que producen un mayor reforzamiento en el sellado. Fabricados en
largos de 1,5 y 2,5 metros.
Medidas:
B WL
N WL
H WL

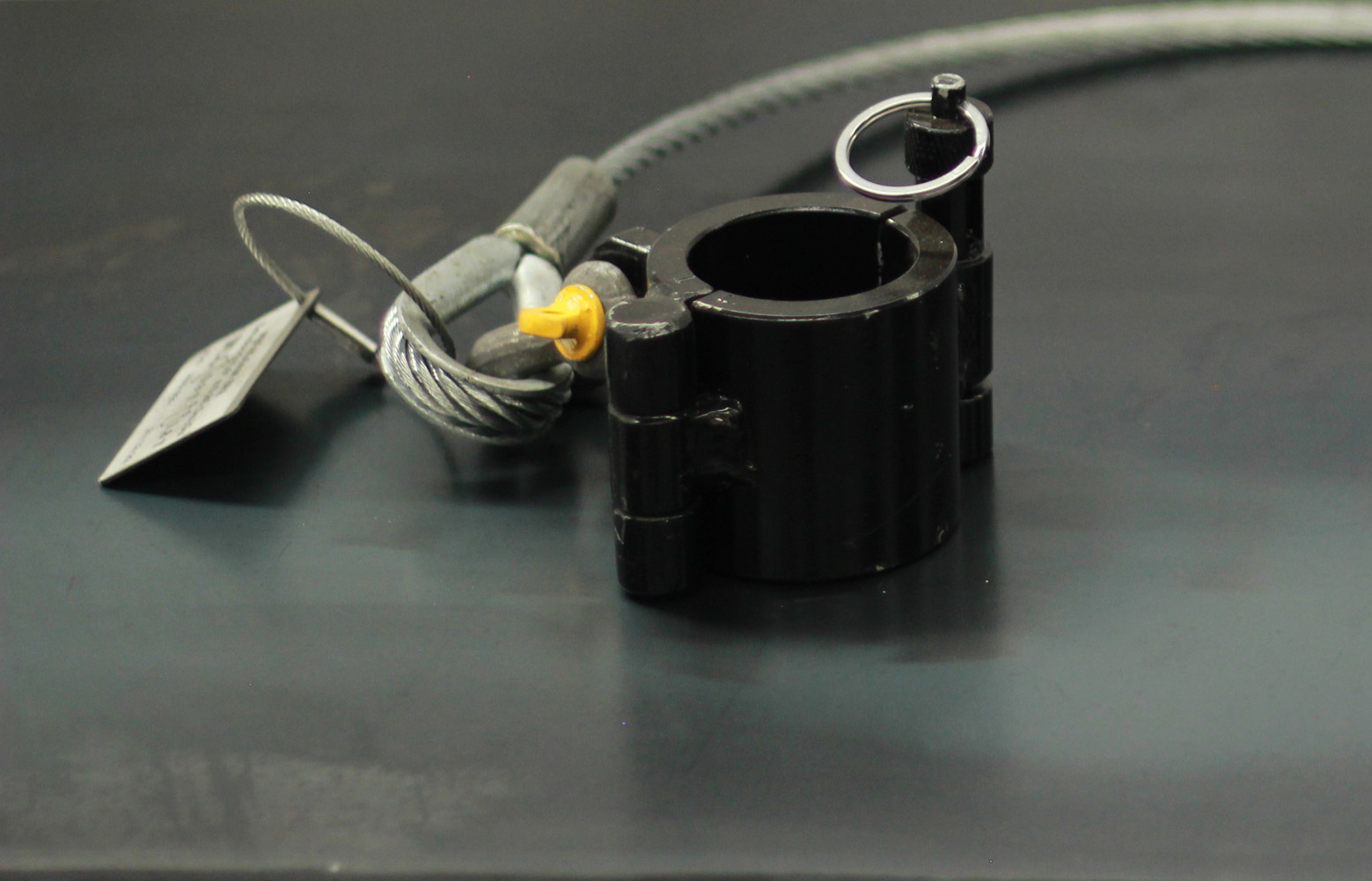

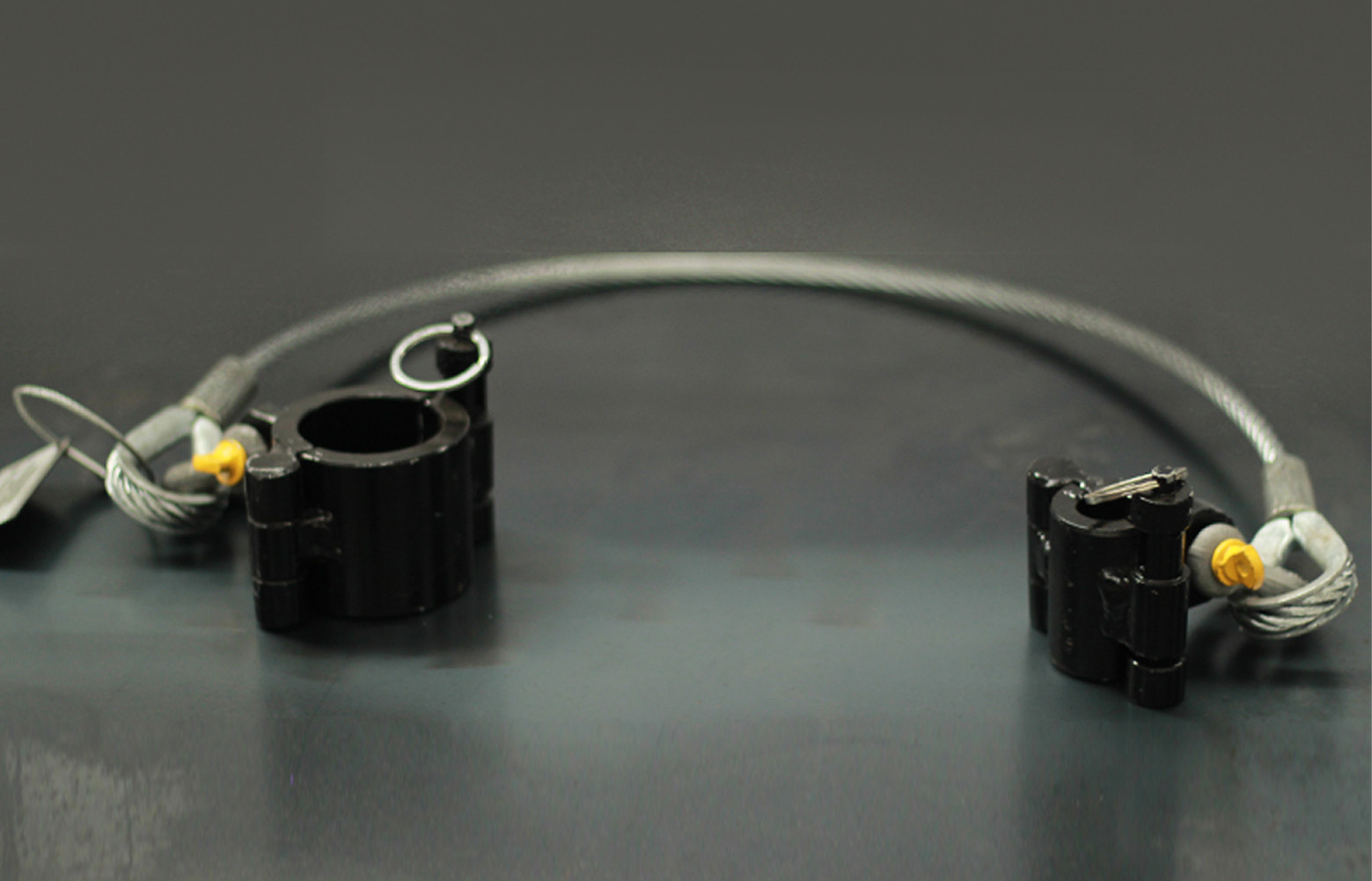

Abrazaderas elaboradas en acero estructural de alta calidad y resistencia.
Posee enclavamiento con sistema de resorte y toma de anillo para facilitar la
operación.
Estrobo P1 GU-GU de cable diámetro 5/16”, largo 850 mm, de confección alma de
acero, resistencia 9 toneladas y factor de seguridad 5:1.
Grilletes estrobo G-2130 de 3/8”, 1 tonelada y factor de seguridad 6:1.
Medidas:

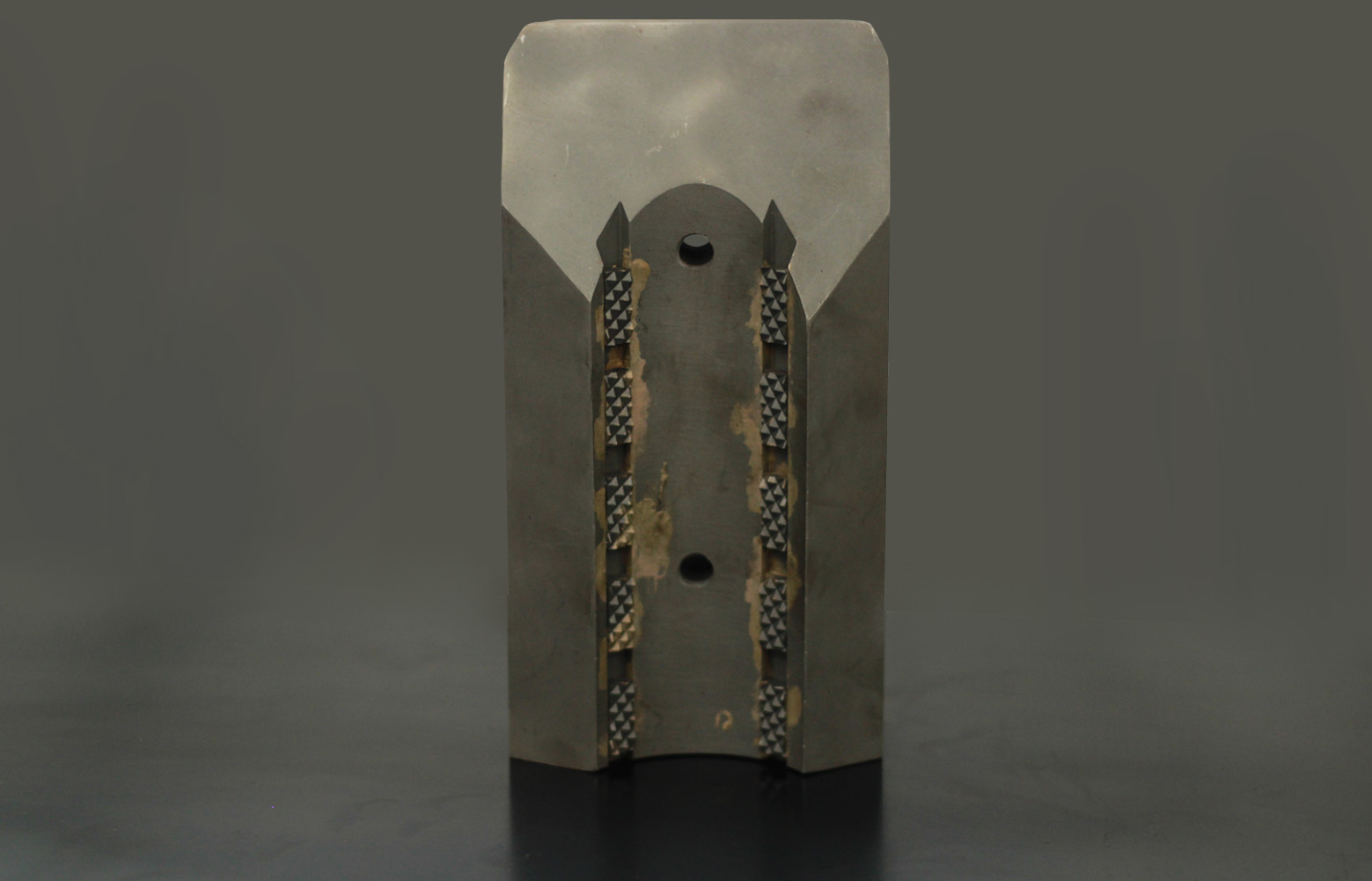

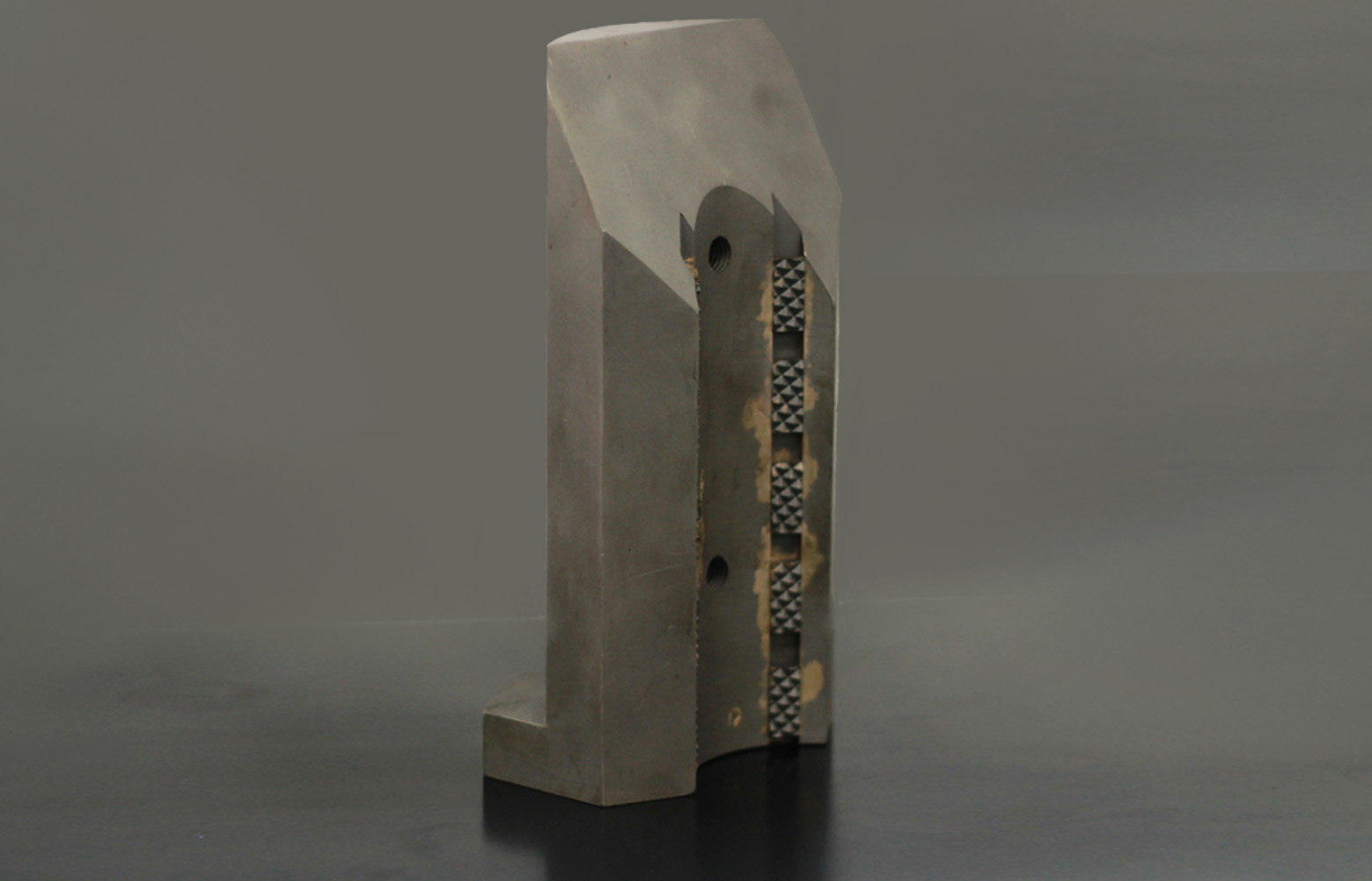

Contamos con una variada gama de mordazas en diferentes medidas, herramientas duraderas
y resistentes que aseguran un óptimo resultado en la sujeción de barras y piezas.
Aplicación
Medidas Disponibles
Chuck LF-90
B WL, N WL, H WL, PWL
Prensa LF-90
B WL, N WL, H WL, PWL
Prensa Triple LM-90
B WL, N WL, H WL
Chuck LM-90 (75)
B WL, N WL, H WL
Prensa LM-90 (75)
B WL, N WL, H WL
DIAMEC 262 (252)
B WL C/T, B WL S/T, N WL C/T, N WL S/T
ONRAM
N WL, H WL

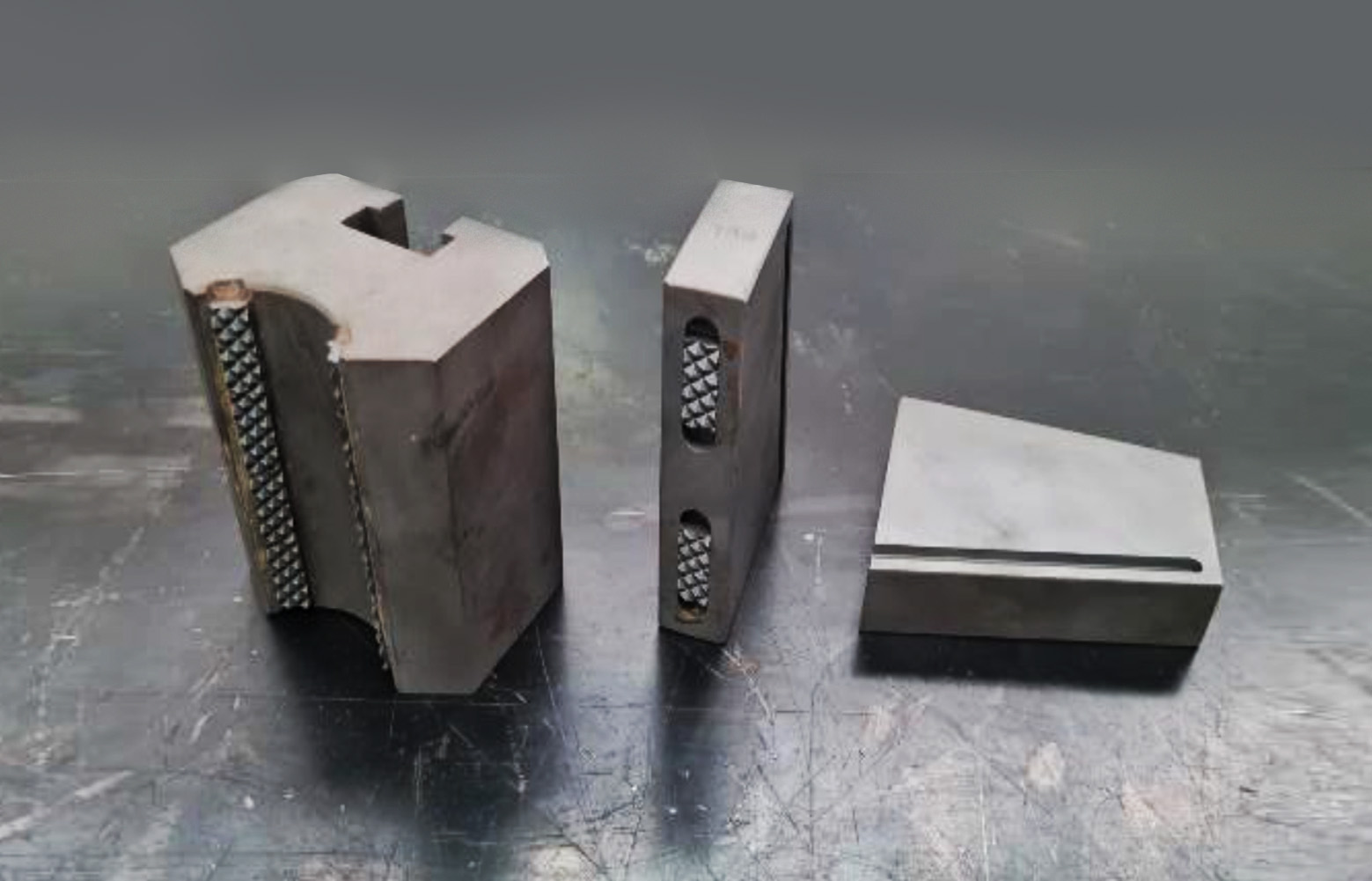

Mordazas Varias
Mordaza Prensa DIAMEC 252 TT-46
Mordaza Prensa B WL DIAMEC 252 S/T
Mordaza Prensa DIAMEC 262 TT-46
Mordaza Prensa B WL D-262 44.5MM
Mordaza Prensa B WL DIAMEC 262
Mordaza Prensa N WL DIAMEC 262 S/T
Mordaza Prensa DIAMEC 262 H WL
Contamos con una variada gama de mordazas en diferentes medidas, herramientas duraderas
y resistentes que aseguran un óptimo resultado en la sujeción de barras y piezas.
Aplicación
Medidas Disponibles
Chuck LF-90
B WL, N WL, H WL, PWL
Prensa LF-90
B WL, N WL, H WL, PWL
Prensa Triple LM-90
B WL, N WL, H WL
Chuck LM-90 (75)
B WL, N WL, H WL
Prensa LM-90 (75)
B WL, N WL, H WL
DIAMEC 262 (252)
B WL C/T, B WL S/T, N WL C/T, N WL S/T
ONRAM
N WL, H WL
Mordazas Varias
Mordaza Prensa DIAMEC 252 TT-46
Mordaza Prensa B WL DIAMEC 252 S/T
Mordaza Prensa DIAMEC 262 TT-46
Mordaza Prensa B WL D-262 44.5MM
Mordaza Prensa B WL DIAMEC 262
Mordaza Prensa N WL DIAMEC 262 S/T
Mordaza Prensa DIAMEC 262 H WL

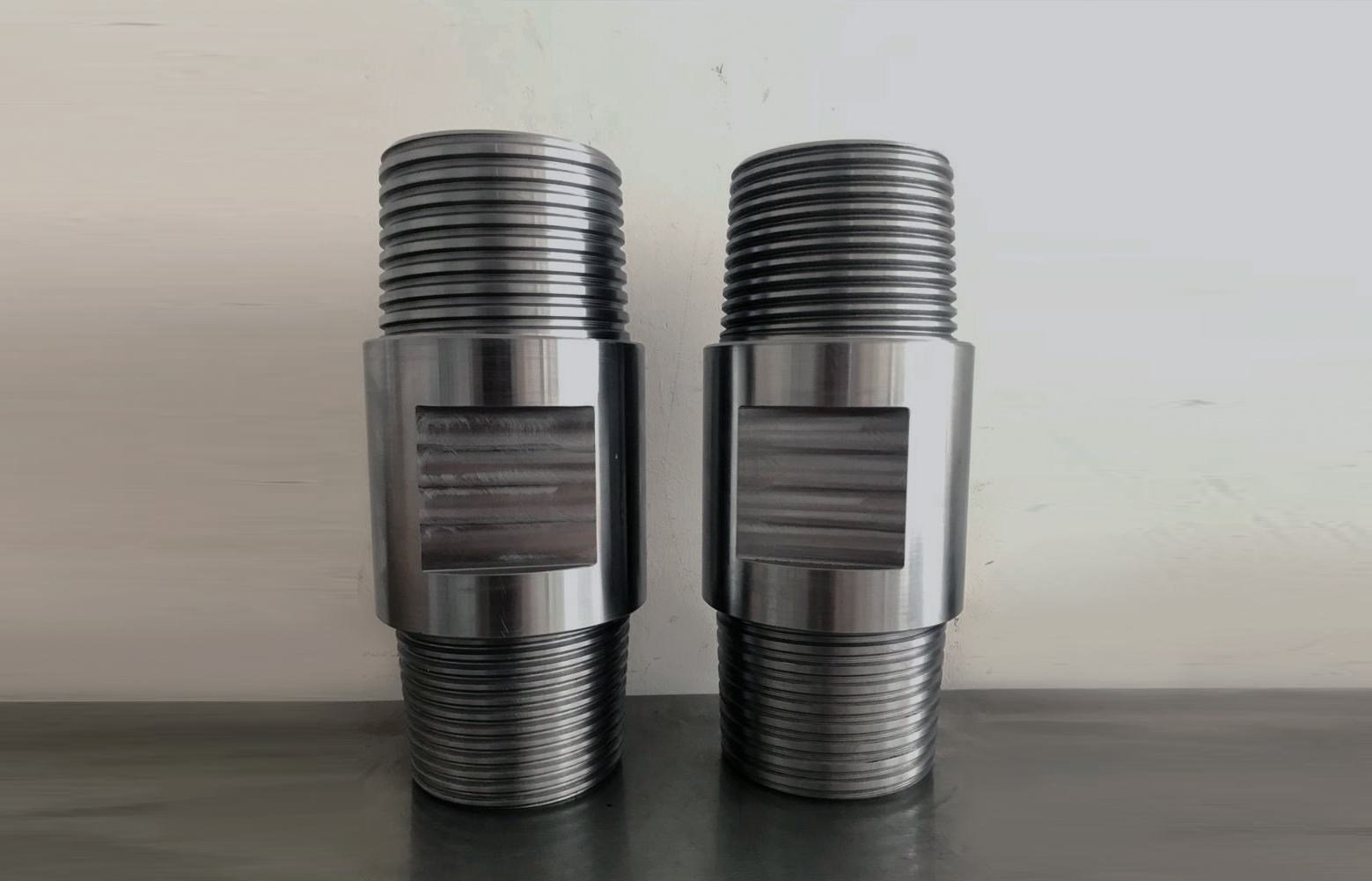

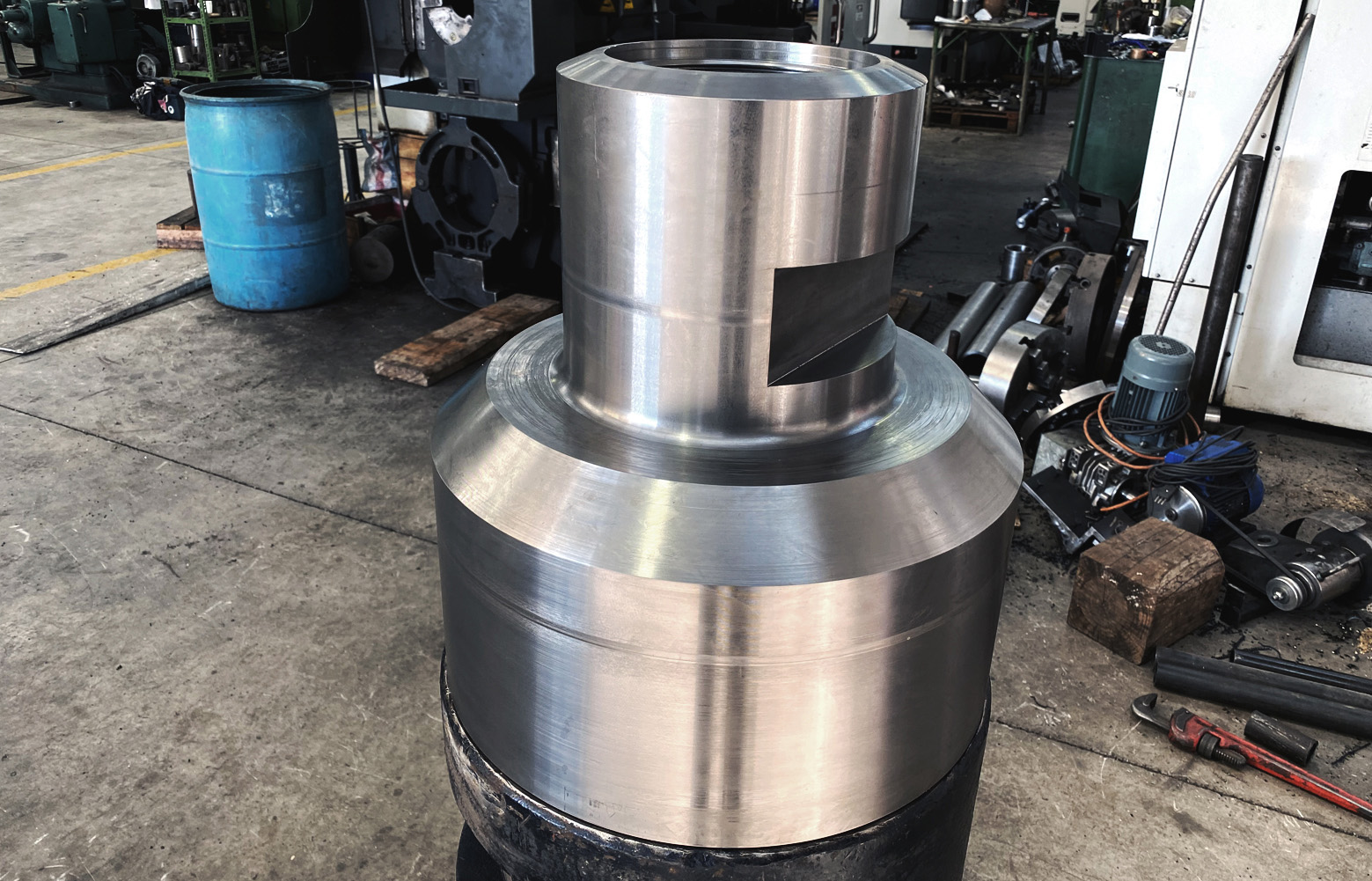

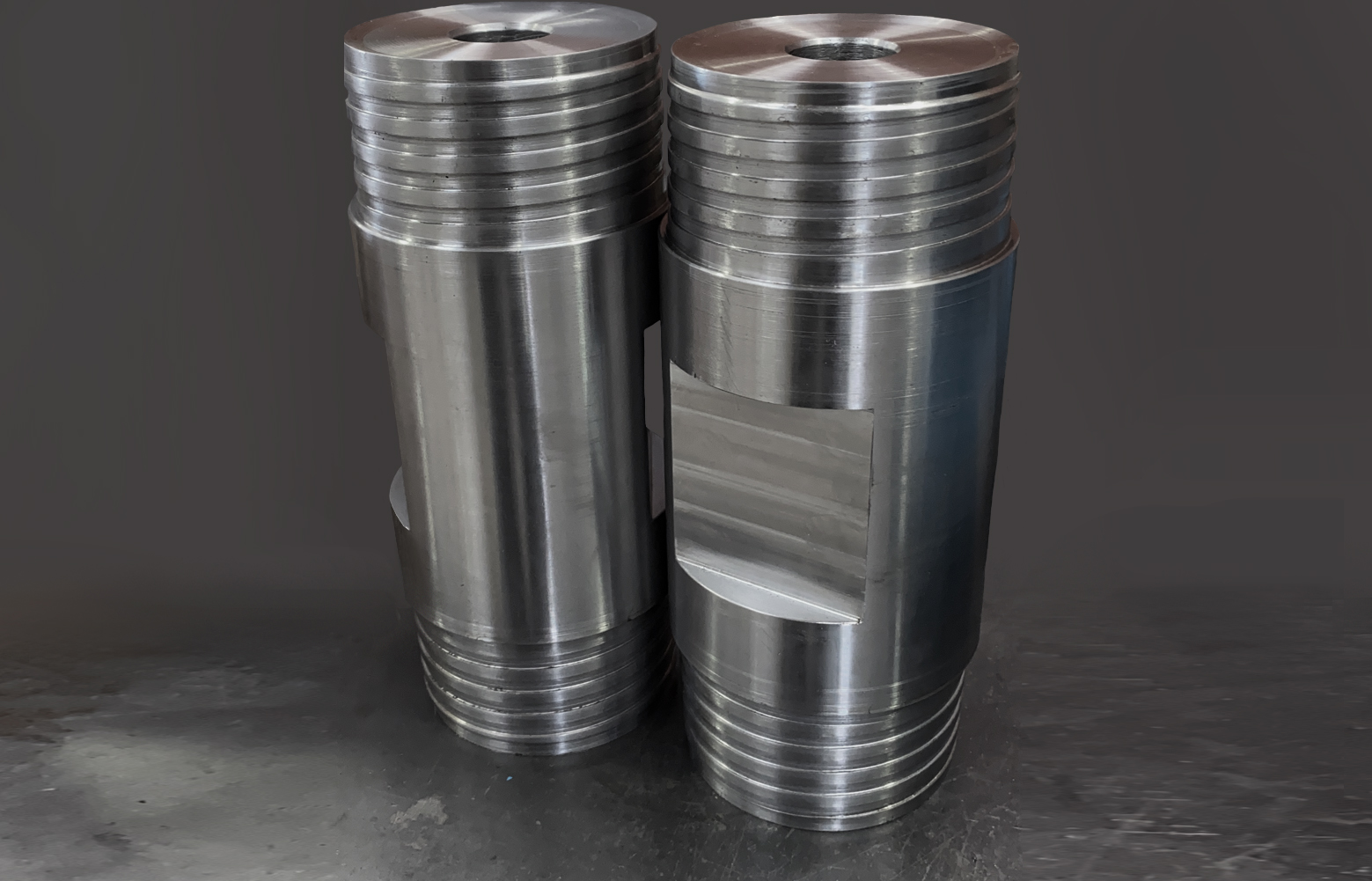

Fabricamos adaptadores que consideran toda la gama de hilos, que permitan unir
todos los elementos de la línea de perforación, tales como AW, BW, NW, HW, PW, B WL,
N WL, H WL, P WL, HWT, 2 7/8 API, 2 3/8 API, ATK, entre otros.
Los adaptadores son fabricados con diámetros de pasada y largo estándar,
los que en caso de necesidad del cliente son fabricados de acuerdo a su
requerimiento.
